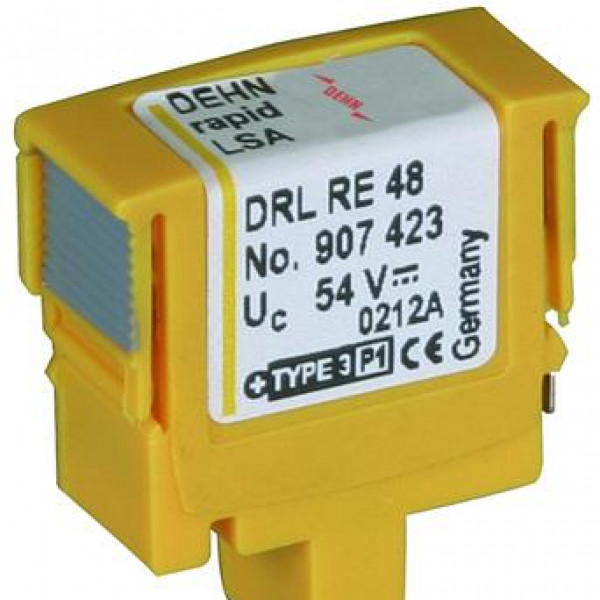

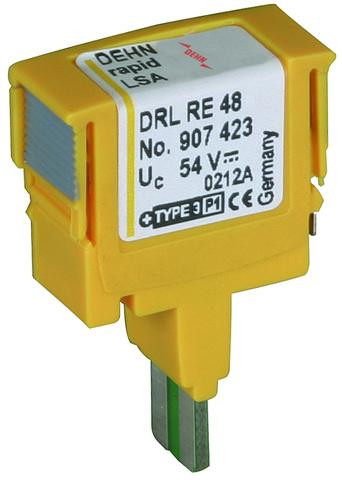

Zvodič prepätia DEHNrapid LSA, zásuvný modul

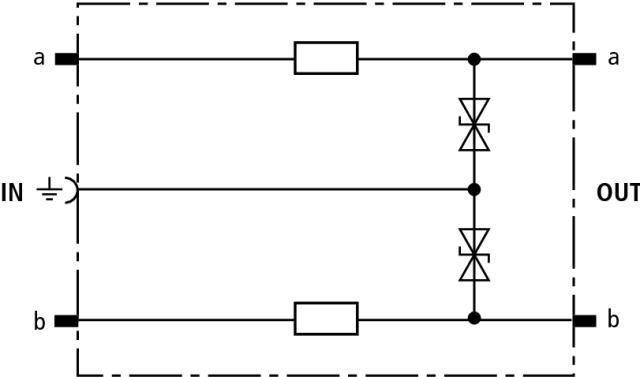

Zásuvný modul pre jeden pár vedení, energeticky skoordinovaný s blokom DRL. Je vhodný na použitie ako jednostupňová ochrana s oddeľovacou impedanciou pre koncové zariadenia. Chráni 2 žily signálnych obvodov so spoločným vzťažným potenciálom. Uzemnenie zvo

32,03 € s DPH

Na objednávku

Kód:	907423
C1 Nominálny vybíjací prúd (8/20 µs) na vedenie bez DRL 10 B...:	0.25
C2 Celkový menovitý vybíjací prúd (8/20 µs) v kombinácii s DRL 10 B...:	10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie v kombinácii s DRL 10 B...:	5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie v kombinácii s DRL 10 B...:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs) v kombinácii s DRL 10 B...:	5
Farba:	yellow
Hraničná frekvenčná čiara-PG:	7.35
Kapacitná linka:	≤ 350 pF
Kapacitná linka-PG:	≤ 700 pF
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	38
Max. trvalé prevádzkové napätie (dc):	54
Menovité napätie:	48
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 135
Nominálny prúd:	0.4
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	EAC
Sériový odpor na linku:	6.8 ohms
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 20 (when plugged in)
triedy SPD:	O
Úroveň ochrany napätia line-PG pre Iimp D1 v kombinácii s DRL 10 B...:	≤ 95
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 70
Uzemnenie cez:	earthing frame
Zapája sa do:	LSA disconnection block 2/10 or DRL 10 B ... plug-in SPD block

Zvodič prepätia DEHNrapid LSA, zásuvný modul
