Ochrana pred bleskom a s ním súvisiacim nebezpečenstvom požiaru

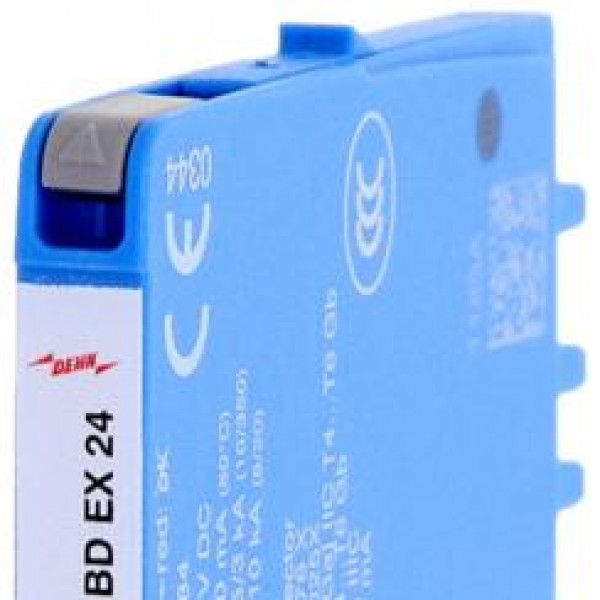

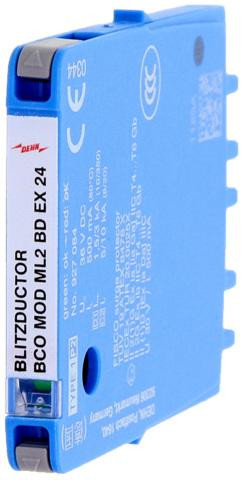

Ochranný modul pre 1 pár BLITZDUCTORconnect w. indikácia poruchy

10339745_28852003.jpg 10503350_29366254.jpg

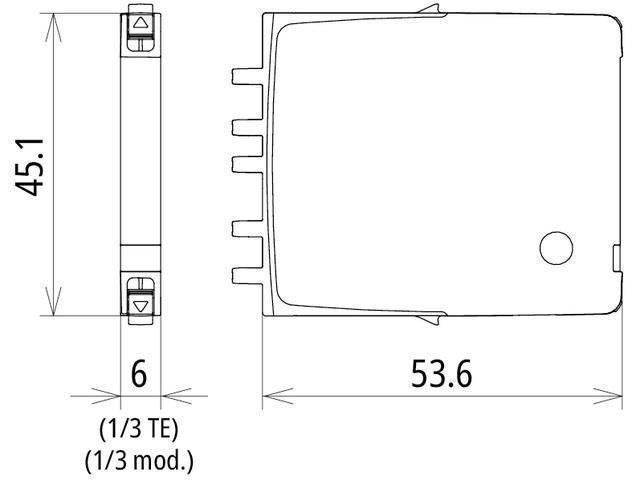

Ochranný modul kombinovaného zvodiča so šírkou 6 mm pre BLITZDUCTORconnect s ukazovateľom stavu, na ochranu 1 páru iskrovo bezpečných meracích obvodov a BUS systémov. Spĺňa požiadavky podľa FISCO, izolačná pevnosť >500 V žila - zem.

79,07 € s DPH
Na objednávku
Kód: 927084
C2 Celkový menovitý vybíjací prúd (8/20 µs): 10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie: 5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie: 1.5
D1 Celkový bleskový impulzný prúd (10/350 µs): 3
Farba: blue
Indikácia prevádzkového stavu / poruchy: green / red
Kategória impulzov: D1, C1, C2, C3, B2
Linka medznej frekvencie: 3.5
Materiál krytu: polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC): 25.4
Max. trvalé prevádzkové napätie (dc): 36
Menovité napätie: 24
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3: ≤ 48
Nominálny prúd pri 80 °C: 0.5
Rozsah prevádzkových teplôt: -40 °C ... +80 °C
Rozšírené technické údaje:: - - - - - - - - - - - - - - - - - - - -
Schválenia: SIL, ATEX, IECEx
Schválenia ATEX (1): TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Schválenia ATEX (2): TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Schválenia ATEX (3): TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Schválenia IECEx (1): IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Schválenia IECEx (2): IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Schválenia IECEx (3): IECEx TUR 20.0025X: [Ex ia Da] IIIC
Sériový odpor na linku: 1
Skúšobné normy: IEC 61643-21 / EN 61643-21
Stupeň ochrany (so zapojeným ochranným modulom): IP 20
triedy SPD: L
Úroveň ochrany napätia line-PG pre In C1: ≤ 1100
Úroveň ochrany napätia line-PG pre In C2: ≤ 1100
Úroveň ochrany napätia line-PG pri 1 kV/µs C3: ≤ 1000
Uzemnenie cez: BCO Ex base part
Vedenie úrovne ochrany napätia pre In C1: ≤ 65
Vedenie úrovne ochrany napätia pre In C2: ≤ 65
Zapája sa do: BCO Ex base part
– Max. vybíjací prúd (8/20 µs) [1/2 - PG], [1+2 - PG]: 20
– Úroveň ochrany napätia line-PG pri 1 kV/μs C3 po vystavení Imax: ≤ 1000
– Výbojový prúd (8/20 µs) [1/2 - PG], [1+2 - PG]: 10 kA (10x)
