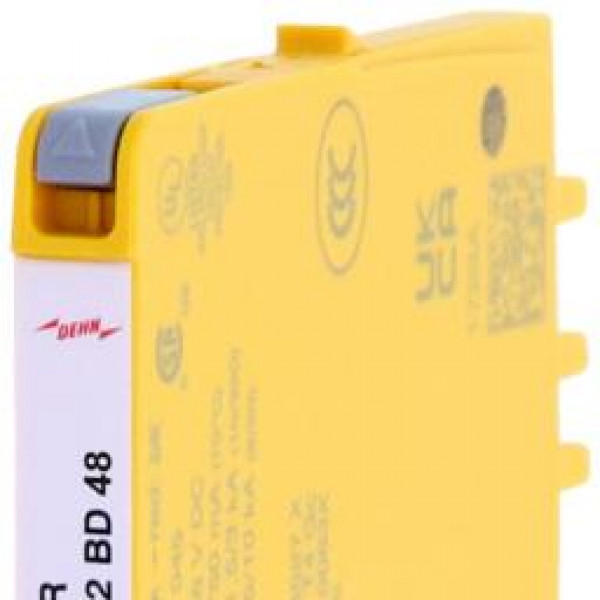

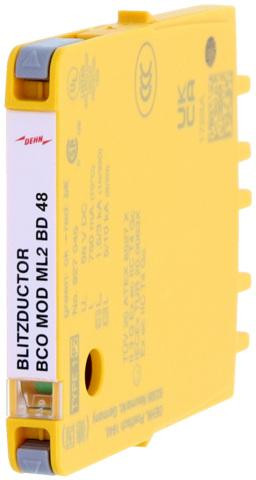

Ochranný modul pre 1 pár BLITZDUCTORconnect w. indikácia poruchy

Ochranný modul kombinovaného zvodiča so šírkou 6 mm pre BLITZDUCTORconnect s ukazovateľom stavu, na ochranu 1 páru vedení bezpotenciálových symetrických rozhraní.

74,39 € s DPH

Na objednávku

Kód:	927045
C2 Celkový menovitý vybíjací prúd (8/20 µs):	10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	1.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	3
Farba:	yellow
Indikácia prevádzkového stavu / poruchy:	green / red
Kategória impulzov:	D1, C1, C2, C3, B2
Linka medznej frekvencie:	3.6
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	38.1
Max. trvalé prevádzkové napätie (dc):	56
Menovité napätie:	48
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 70
Nominálny prúd pri 70 °C:	0.75
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	- - - - - - - - - - - - - - - - - - - -
Schválenia:	UL, SIL
Schválenia ATEX:	TUR XX ATEX XXXX.X: II 3G Ex ec IIC T4 Gc
Schválenia IECEx:	IECEx TUR XX.XXXXX: Ex ec IIC T4 Gc
Sériový odpor na linku:	1
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	L
Úroveň ochrany napätia line-PG pre In C1:	≤ 600
Úroveň ochrany napätia line-PG pre In C2:	≤ 600
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 600
Uzemnenie cez:	BCO base part
Vedenie úrovne ochrany napätia pre In C1:	≤ 90
Vedenie úrovne ochrany napätia pre In C2:	≤ 90
Zapája sa do:	BCO base part
– Max. vybíjací prúd (8/20 µs) [1/2 - PG], [1+2 - PG]:	20
– Úroveň ochrany napätia line-PG pri 1 kV/μs C3 po vystavení Imax:	≤ 600
– Výbojový prúd (8/20 µs) [1/2 - PG], [1+2 - PG]:	10 kA (10x)
