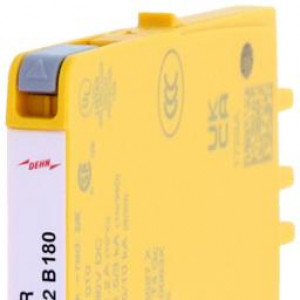

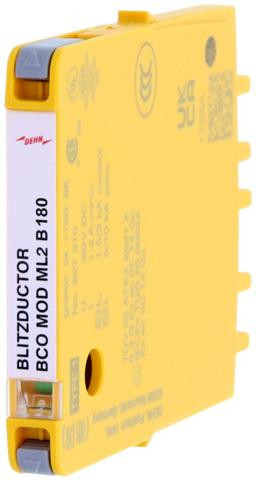

Ochranný modul pre 2 jednožilové BLITZDUCTORconnect w. indikácia poruchy

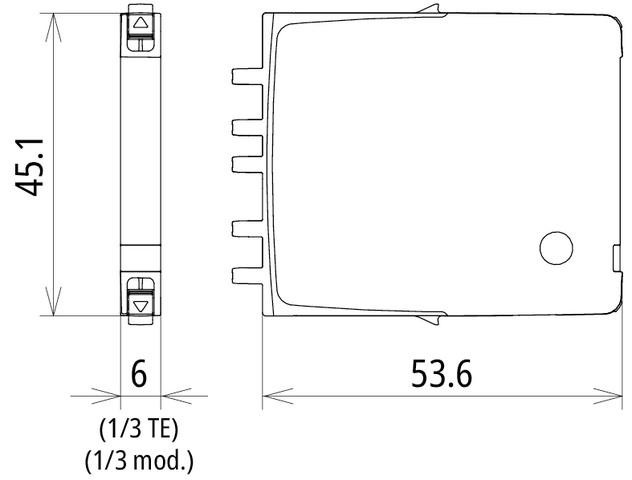

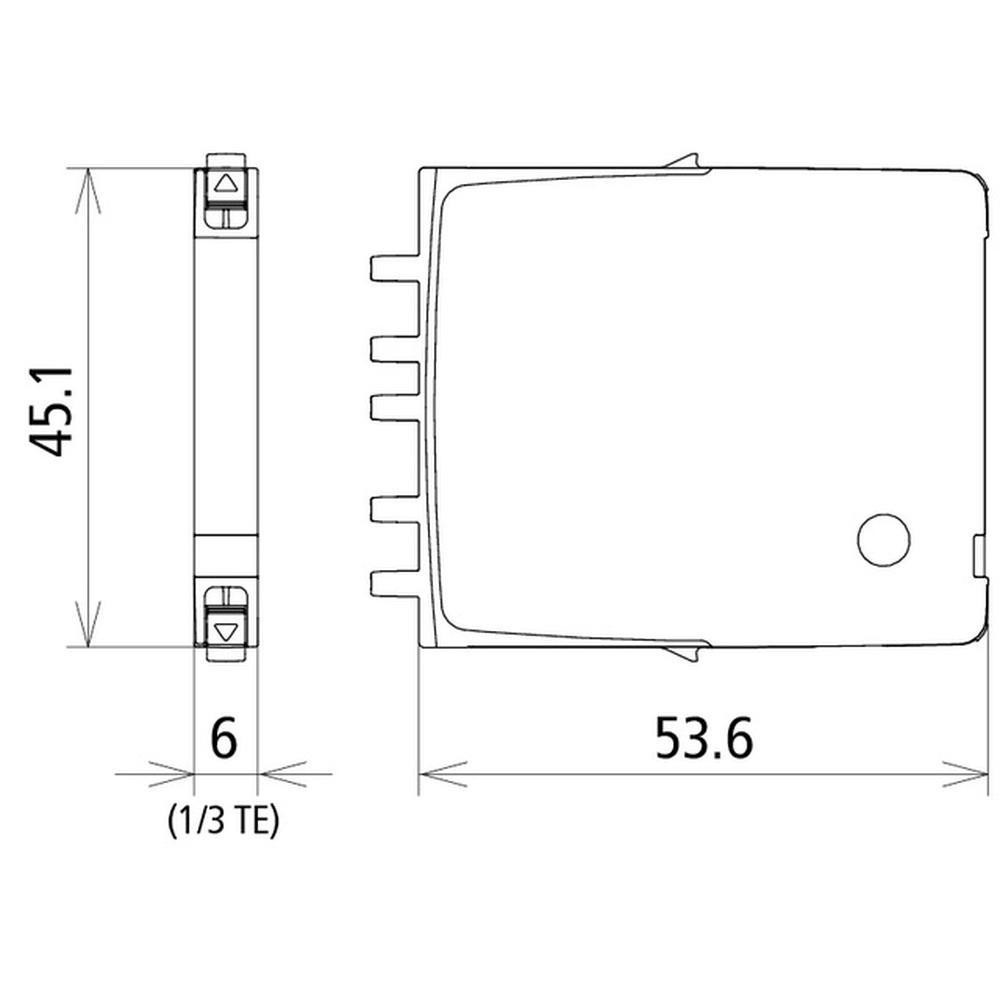

Ochranný modul zvodiča bleskových prúdov o šírke 6 mm pre BLITZDUCTORconnect, s ukazovateľom stavu, na ochranu 2 samostatných vodičov, na vyrovnanie potenciálov v ochrane pred bleskom. Prevedenie pre nepriame uzemnenie tienenia káblov.

50,83 € s DPH

Na objednávku

Kód:	927010
C2 Celkový menovitý vybíjací prúd (8/20 µs):	10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	1.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	3
Farba:	yellow
Indikácia prevádzkového stavu / poruchy:	green / red
Kategória impulzov:	D1, C2, C3
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	127
Max. trvalé prevádzkové napätie (dc):	180
Medzná frekvencia linky pri 100 ohmoch:	300
Menovité napätie:	180
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 950
Nominálny prúd:	1.2
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	- - - - - - - - - - - - - - - - - - - -
Schválenia:	UL, SIL
Schválenia ATEX:	TUR XX ATEX XXXX.X: II 3G Ex ec IIC T4 Gc
Schválenia IECEx:	IECEx TUR XX.XXXXX: Ex ec IIC T4 Gc
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	A
Úroveň ochrany napätia line-PG pre In C2:	≤ 800
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 700
Uzemnenie cez:	BCO base part
Vedenie úrovne ochrany napätia pre In C2:	≤ 1100
Zapája sa do:	BCO base part
– Úroveň ochrany napätia line-PG pri 1 kV/μs C3 po vystavení Imax:	≤ 700
– Výbojový prúd (8/20 µs) [1/2 - PG], [1+2 - PG]:	10 kA (10x)

Ochranný modul pre 2 jednožilové BLITZDUCTORconnect w. indikácia poruchy
