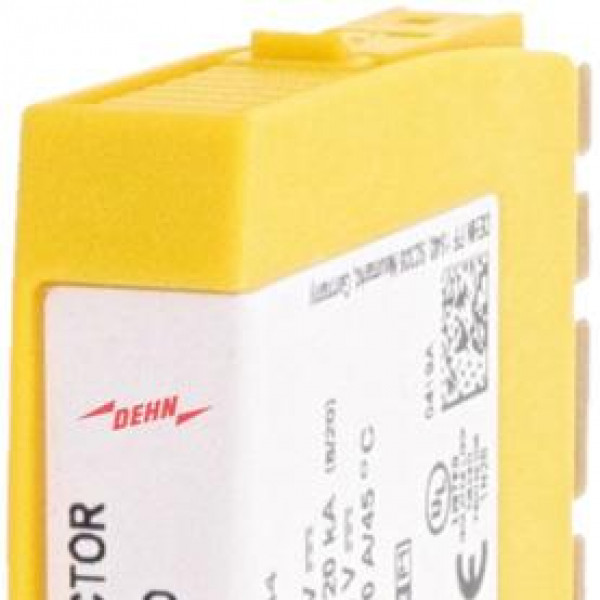

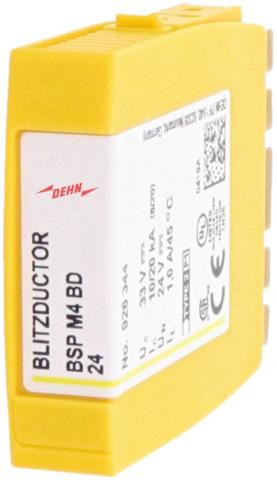

Zvodič prepätia - modul BLITZDUCTOR SP

Pre dva páry vedenýí

Cena na vyžiadanie

Na objednávku

Kód:	926344
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	1
Farba:	yellow
Kapacitná linka:	≤ 1.0 nF
Kapacitná linka-PG:	≤ 16 pF
Klasifikácia SIL:	up to SIL3 *)
Linka medznej frekvencie:	7.8
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	23.3
Max. trvalé prevádzkové napätie (dc):	33
Menovité napätie:	24
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 45
Nominálny prúd pri 45 °C:	1.0
Pripojiteľné do:	BXT BAS / BSP BAS 4 base part
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	UL, CSA, SIL, EAC
Sériová impedancia na linku:	1.0
Skúšobné normy:	IEC 61643-21, UL 497B
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	Q
Úroveň ochrany napätia line-PG pre In C2:	≤ 600
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 550
Uzemnenie cez:	BXT BAS / BSP BAS 4 base part
Vedenie úrovne ochrany napätia pre In C2:	≤ 55
