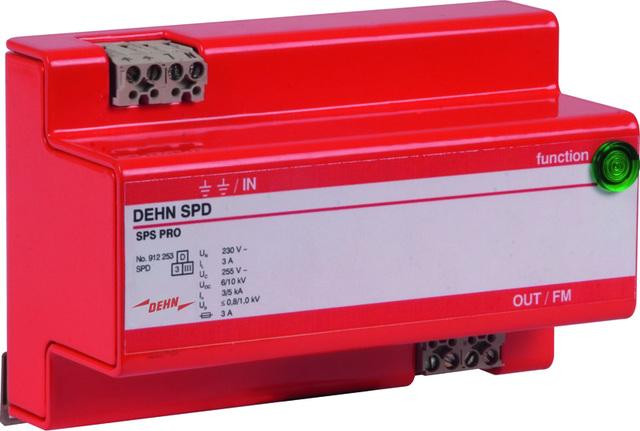

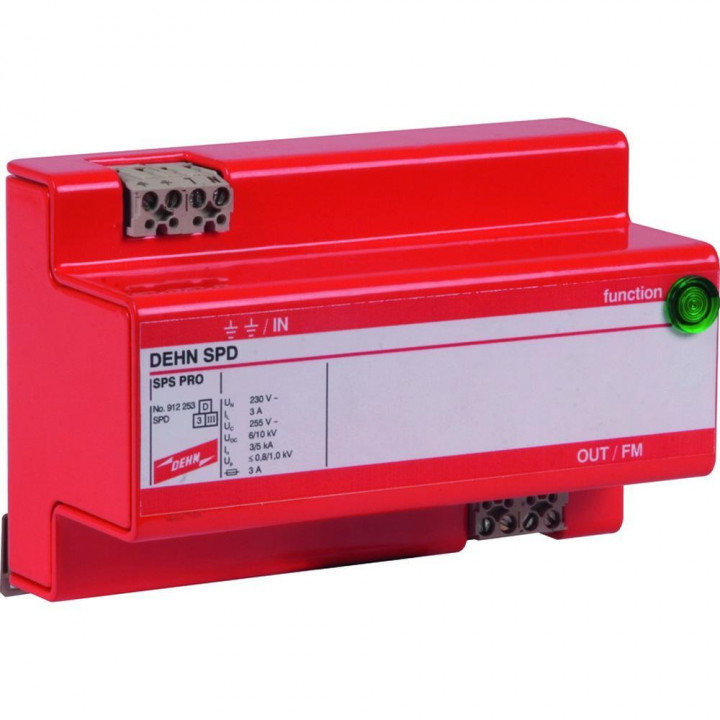

Zvodič prepätia SPS-Protector

Zvodič prepätia s odrušovacím filtrom pre jednofázové napájacie siete TT a TN; s bezpotenciálovým kontaktom diaľkovej signalizácie.

308,38 € s DPH

Na objednávku

Kód:	912253
Čas odozvy [L/N-PE]:	≤ 100
čas odozvy [LN]:	≤ 25
Celkový vybíjací prúd (8/20 µs) [L+N-PE]:	5
Dočasné prepätie (TOV) [L+N-PE] (UT) – Charakteristika:	1200 V + UREF / 200 ms – safe failure
Dočasné prepätie (TOV) [L/N-PE] (UT) – Charakteristika:	440 V / 5 sec. – withstand
Dočasné prepätie (TOV) [L/N] (UT) – Charakteristika:	440 V / 120 min. – safe failure
Dočasné prepätie (TOV) [LN] (UT) – Charakteristika:	335 V / 5 sec. – withstand
Indikácia poruchy:	green light off
Indikácia prevádzkového stavu:	green light

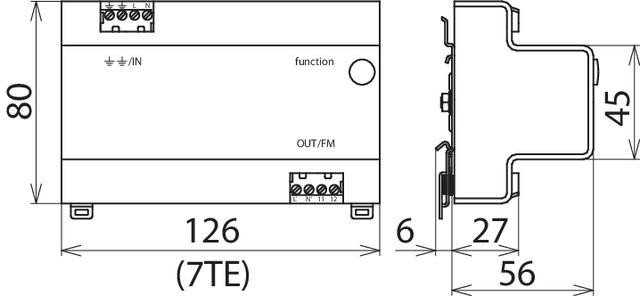

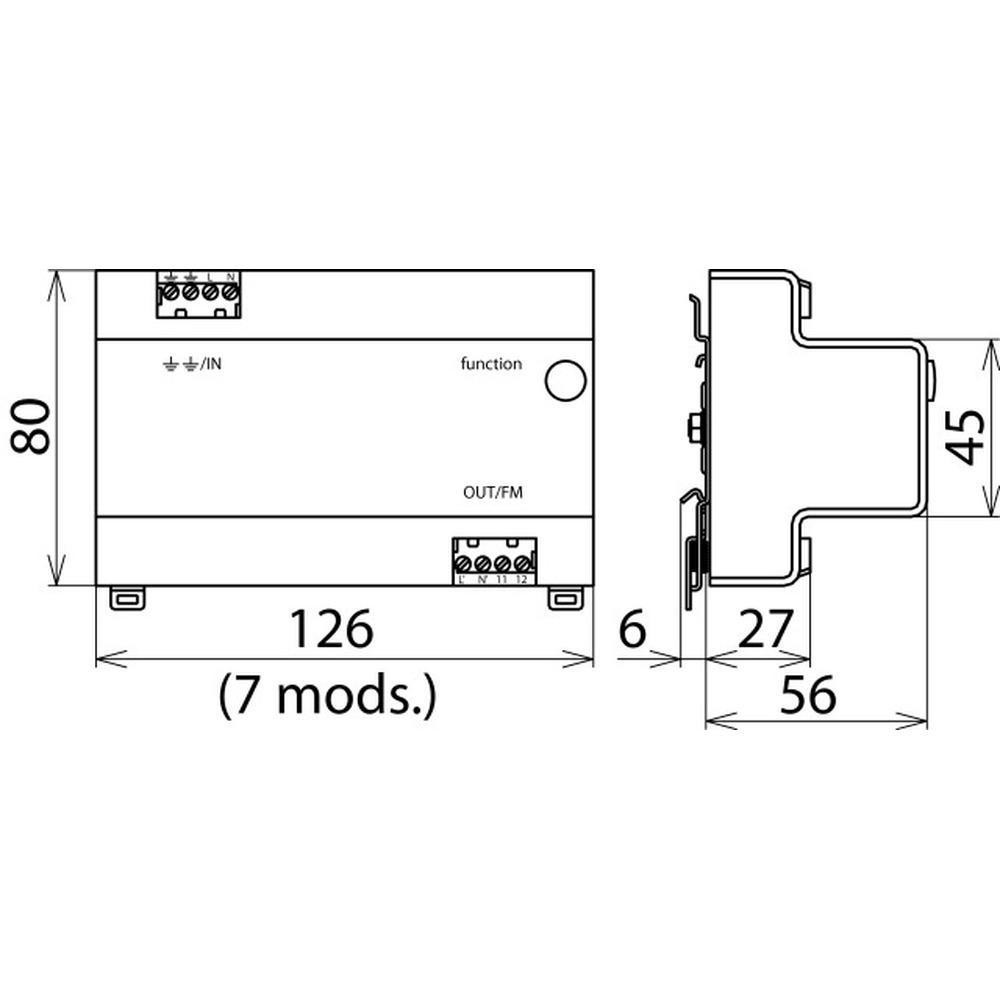

Kapacita:	7 modules, DIN 43880
Kombinovaná vlna:	6
Kombinovaná vlna [L+N-PE]:	10
Materiál krytu:	aluminium, red powder coating
Max. trvalé prevádzkové napätie (AC):	255 V (50 / 60 Hz)
Menovité napätie (AC):	230 V (50 / 60 Hz)
Miesto inštalácie:	indoor installation
Nominálny vybíjací prúd (8/20 µs):	3
Nominálny zaťažovací prúd (ac):	3
Plocha prierezu pre terminály diaľkovej signalizácie:	max. 1.5 mm2 solid / flexible
Počet portov:	2
Pokles napätia v percentách [L'-N'/LN] pre UC/IL:	≤ 1.6 %
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Prierezová plocha:	0.14 mm2 solid / stranded / flexible
Prierezová plocha:	2.5 mm2 solid / stranded / flexible
Rozsah prevádzkových teplôt:	-10 °C ... +40 °C
Sieťový filter:	acc. to DIN VDE 0565-3
Skratová odolnosť max. nadprúdová ochrana na strane siete:	1 kArms
SPD podľa EN 61643-11 / IEC 61643-11:	type 3 / class III
Spínacia kapacita (ac):	250 V / 0.5 A
Spínacia kapacita (dc):	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Stupeň ochrany:	IP 20
Typ kontaktu diaľkovej signalizácie:	break contact
Úroveň ochrany napätia [LN] / [L/N-PE]:	≤ 800 / ≤ 1000
Útlm pre f = 1 MHz, nevyvážený:	≥ 45
Útlm pre f = 1 MHz, vyvážený:	≥ 73

Zvodič prepätia SPS-Protector
