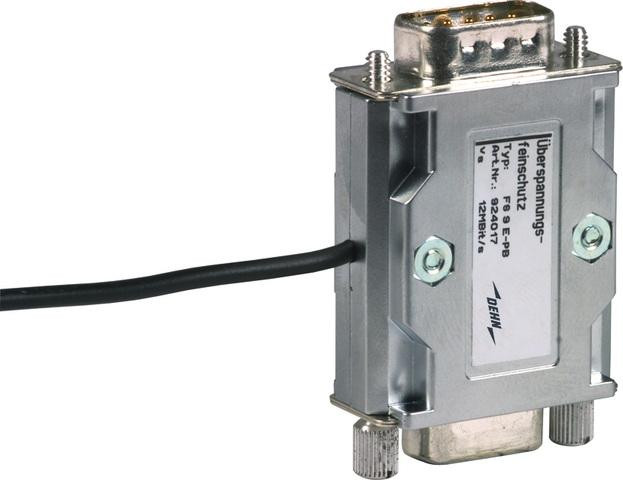

Zvodič prepätia - prepojovací adaptér - D-Sub9pol

Zvodič prepätia v prevedení D-SUB 9 chráni rozhranie Profibus DP. PIN 6 nie je pre potreby programovania chránený.

172,06 € s DPH

Na objednávku

Kód:	924017
C1 Nominálny vybíjací prúd (8/20 µs) line-SG:	0.2
C1 Nominálny vybíjací prúd (8/20 µs) linkové vedenie:	0.2
C1 Nominálny vybíjací prúd (8/20 µs) SG-PG:	0.4

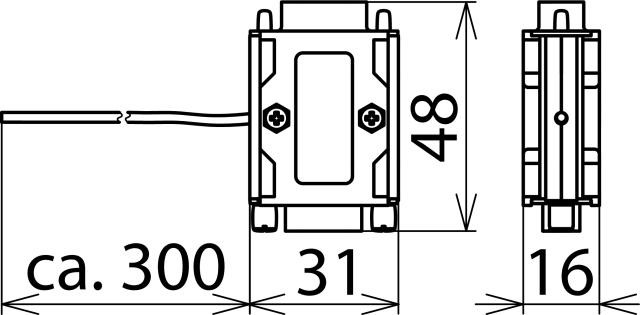

Dĺžka spojovacieho vedenia:	300 mm (PG)
Farba:	silver
Kapacitná linka:	25
Kapacitná linka-SG:	35
Materiál krytu:	plastic, metallised
Max. trvalé prevádzkové napätie (dc):	7
Medzná frekvencia:	90
Menovité napätie:	6
Napäťová ochranná úroveň linky-SG pre In C1:	≤ 32
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 25
Pre montáž na:	SUB-D (2 threaded screws 4/40 UNC)

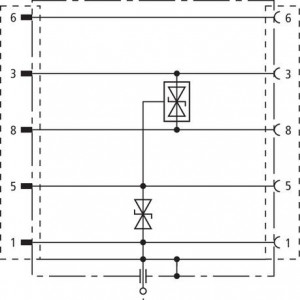

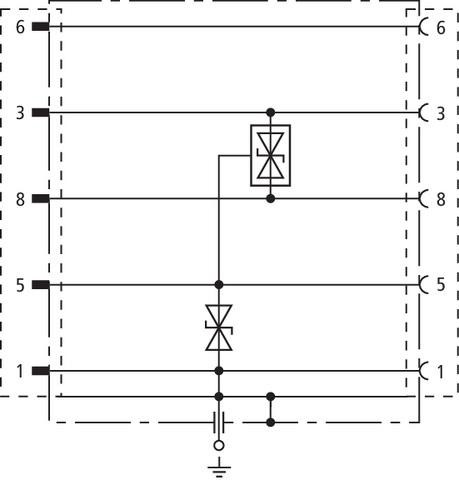

Pripnutie:	line: 3/8, SG: 5, PG: 1, 6: unprotected
Pripojenie (vstup/výstup):	SUB-D 9 plug / SUB-D 9 socket
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	EAC
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 40
triedy SPD:	[
Úroveň ochrany napätia linky-SG pri 1 kV/µs C3:	≤ 25
Úroveň ochrany napätia SG-PG pre In C1:	≤ 25
Úroveň ochrany napätia SG-PG pri 1 kV/µs C3:	≤ 18
Uzemnenie cez:	outgoing earthing conductor (0.75 mm2)
Vedenie úrovne ochrany napätia pre In C1:	≤ 32
