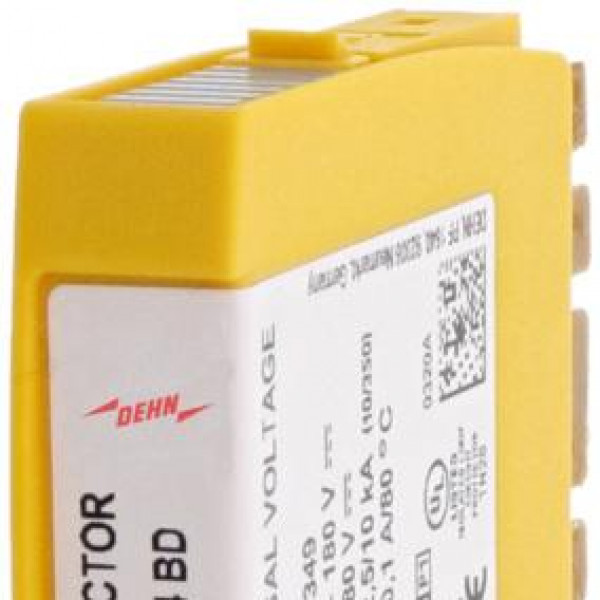

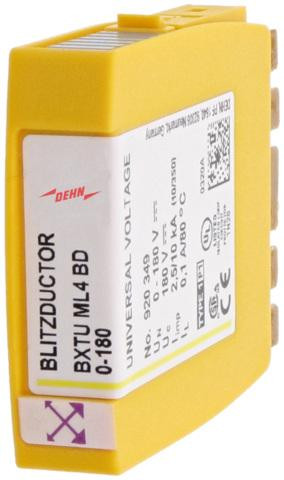

Kombinovaný zvodič prepätia - modul BLITZDUCTOR XTU

pre 2 páry vedenia, systém LifeCheck

200,65 € s DPH

Na objednávku

Kód:	920349
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	10
Farba:	yellow
Frekvencia pracovného napätia:	0-400
Kapacitná linka:	≤ 80 pF
Kapacitná linka-PG:	≤ 16 pF
Klasifikácia SIL:	up to SIL3 *)
Linka medznej frekvencie (Usignal, vyvážená 100 ohmov):	50
Linka napäťovej ochrany pre Iimp D1:	≤ UN + 53 V
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	127
Max. trvalé prevádzkové napätie (dc):	180
Menovitý prúd pri 80 °C (rovnajúci sa max. skratovému prúdu):	100
Monitorovací systém SPD:	LifeCheck

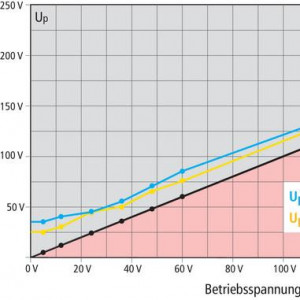

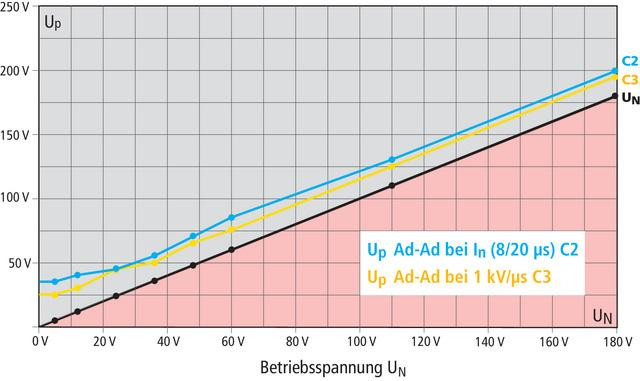

Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	see diagram, line C3
Prevádzkové napätie:	0-180
Pripojiteľné do:	BXT BAS / BSP BAS 4 base part
Prípustné superponované signálne napätie:	≤ +/- 5
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	CSA, UL, EAC, SIL
Sériový odpor na linku:	≤ 10 ohms; typically 7.5
Skúšobné normy:	IEC 61643-21 / EN 61643-21, UL 497B
Stupeň ochrany (zapojené do zásuvky):	IP 20
triedy SPD:	M
Úroveň ochrany napätia line-PG pre C2/C3/D1:	≤ 550
Uzemnenie cez:	BXT BAS / BSP BAS 4 base part
Vedenie úrovne ochrany napätia pre In C2:	see diagram, line C2
