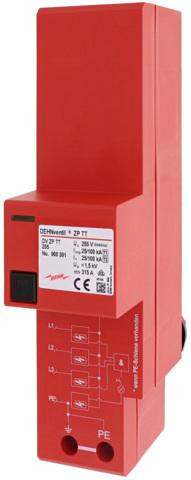

Kombinovaný zvodič DEHNventil ZP TT

Kombinovaný zvodič pre siete TT a TN-S určený na inštaláciu do hlavného prívodu napájania pre objekty s bleskozvodom as požiadavkami na vysoký výkon (zapojenie 3+1).

1 212,56 € s DPH

Na objednávku

Kód:	900391
Bleskový impulzný prúd (10/350 µs) [L1+L2+L3+N-PE]:	100
Bleskový impulzný prúd (10/350 µs) [LN]:	25
Bleskový impulzný prúd (10/350 µs) [N-PE]:	100
Doba odozvy:	≤ 100
Dočasné prepätie (TOV) [LN] (UT) – Charakteristika:	440 V / 120 min. – withstand
Dočasné prepätie (TOV) [N-PE] (UT) – Charakteristika:	1200 V / 200 ms – withstand
Dodržujte obmedzenie prúdu / selektivitu:	no tripping of a 32 A gG fuse up to 25 kArms (prosp.)
Energetická koordinácia s koncovým zariadením (≤ 10 m):	type 1 + type 2 + type 3
Indikácia prevádzkového stavu:	button with indicator light
Kapacita:	3
Materiál krytu:	thermoplastic, red, UL 94 V-0
Max. trvalé prevádzkové napätie (AC):	255 V (50 / 60 Hz)
Max. záložná poistka do IK = 25 kArms:	315
Max. záložná poistka pre IK > 25 kArms:	200
Menovité napätie (AC):	230 / 400 V (50 / 60 Hz)
Miesto inštalácie:	indoor installation
Nominálny vybíjací prúd (8/20 µs) [LN]/[N-PE]:	25 / 100
Plocha prierezu (PE, 9):	10-35 mm2 flexible / 50 mm2 stranded
Počet portov:	1
Postupujte podľa aktuálnej hasiacej schopnosti [LN] (ac):	25
Postupujte podľa aktuálnej hasiacej schopnosti [N-PE] (ac):	100
Pre montáž na:	40 mm busbar systems
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	---------------------------------
Schválenia:	VDE
SPD podľa EN 61643-11 / IEC 61643-11:	type 1 + type 2 / class I + class II
Špecifická energia [L1+L2+L3+N-PE]:	2.50
Špecifická energia [LN]:	156.25
Špecifická energia [N-PE]:	2.50
Stupeň ochrany:	IP 30 (in combination with cover)
Úroveň ochrany napätia [L-PE]:	2.2
Úroveň ochrany napätia [LN]:	≤ 1.5
Úroveň ochrany napätia [N-PE]:	≤ 1.5
