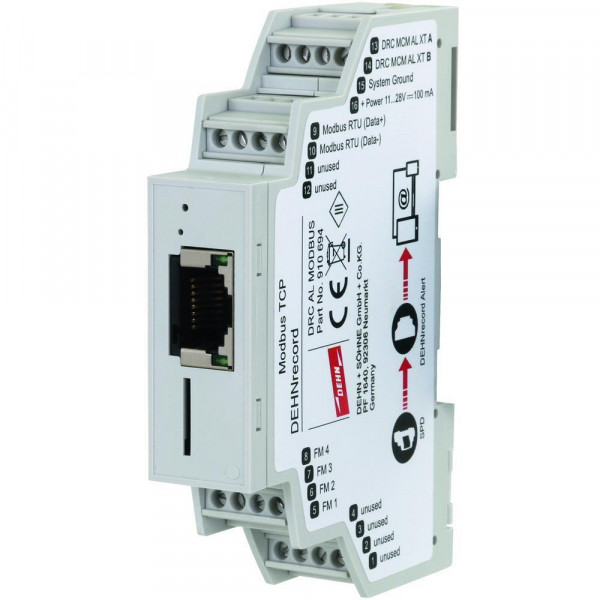

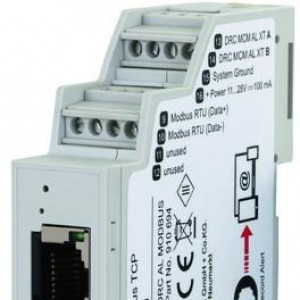

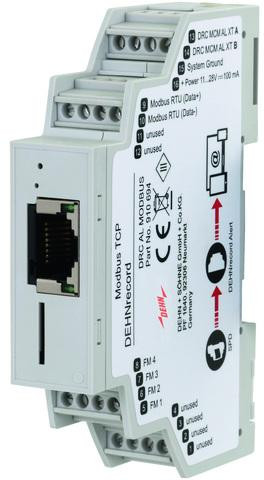

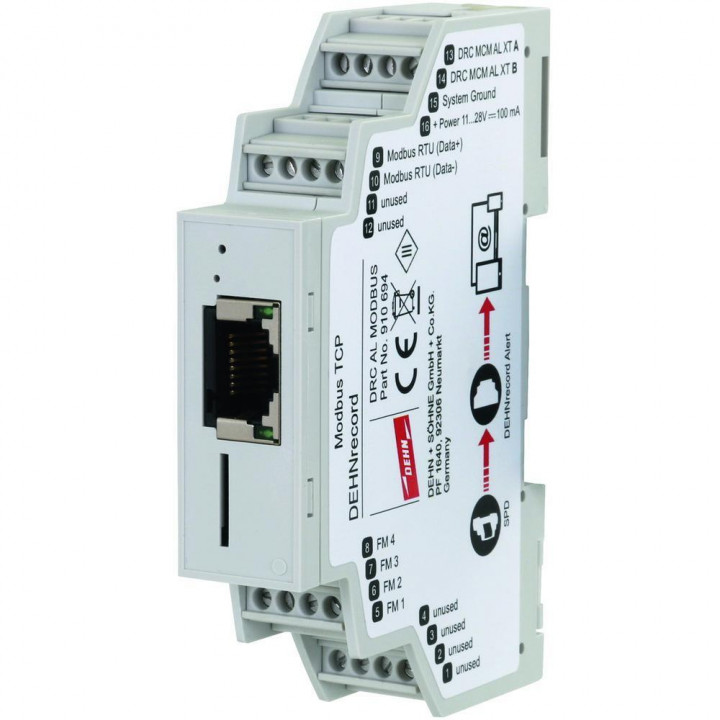

Kompaktný prístroj na lištu TS 35
pre prevod stavu SPD via Modbus RTU/TCP.
Na objednávku
| Kód: | 910694 |
|---|---|
| Farba: | grey |

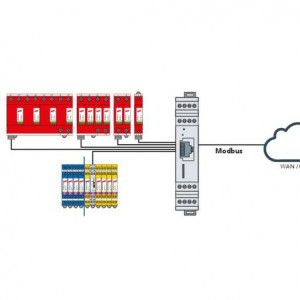

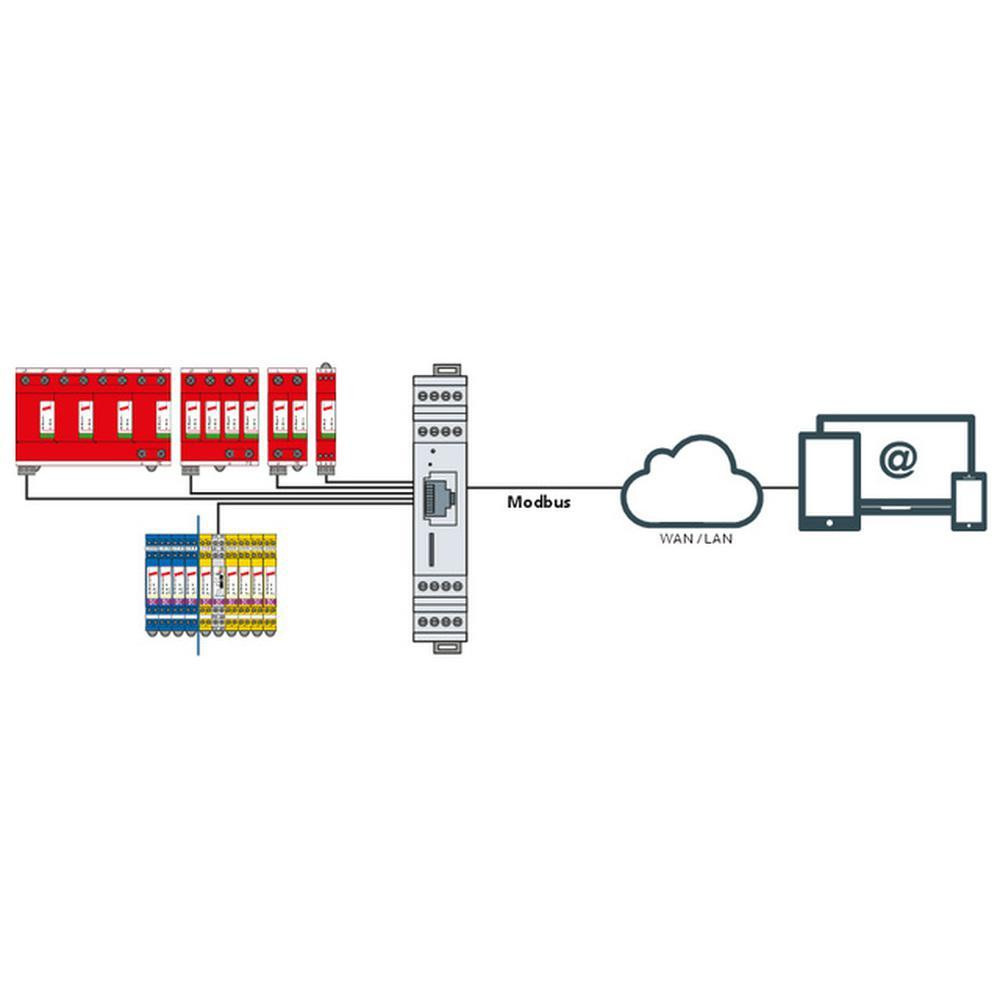

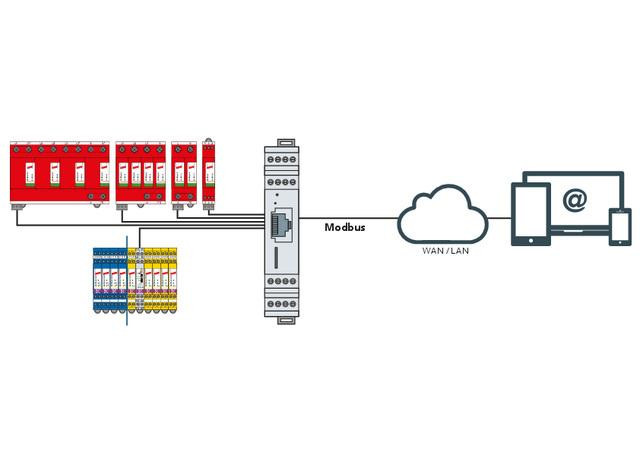

| Integrácia: | up to 15 DRC MCM AL XT modules (maximum 150 Blitzductor XT/XTU), up to 4 remote signalling contacts |
| integrácia: | in Modbus RTU / TCP areas |
| Komunikácia: | Modbus RTU/TCP |
| Materiál krytu: | Ultramid B3UGM210 |
| Max. moc: | 600 |
| Plocha prierezu, pevná / flexibilná: | 0.14-1.5 mm2 |
| Pre montáž na: | 35 mm DIN rail acc. to EN 60715 |

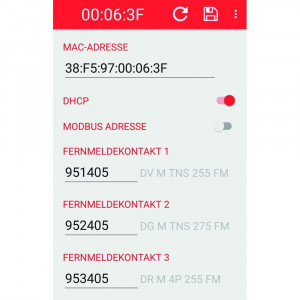

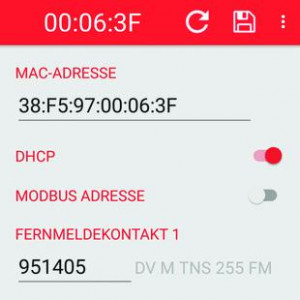

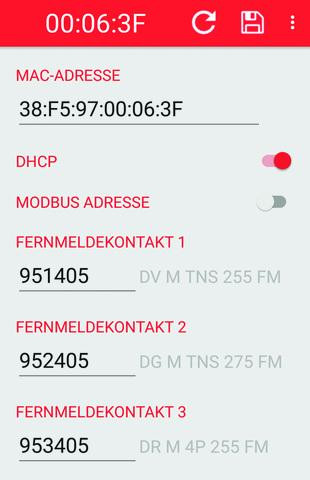

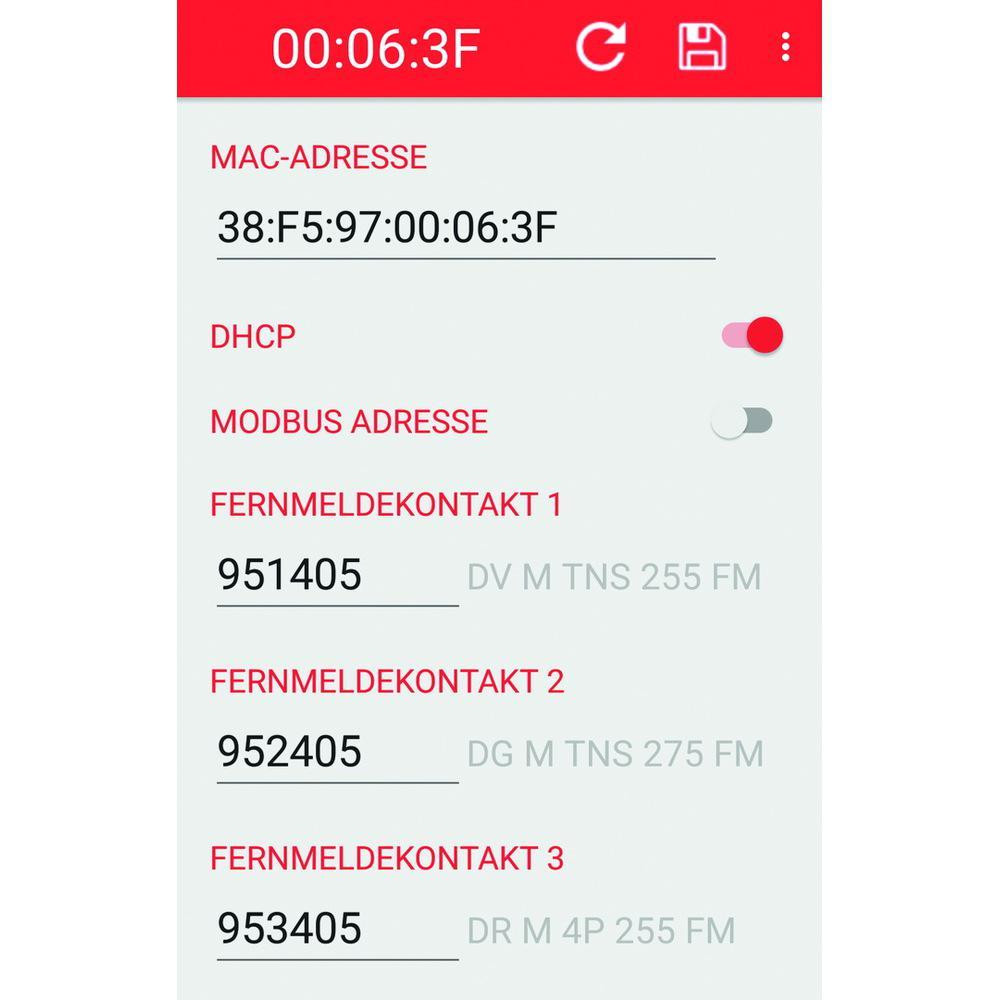

| Prevádzkové: | via App |
| Pripojenie DRC MCM AL XT: | RS 485 |
| Pripojenie Ethernet: | RJ45 |
| Pripojenie kontaktov diaľkovej signalizácie: | 4 digital inputs (IEC 61131-2) |
| Pripojenie Modbus RTU: | RS 485 |
| Pripojenie Modbus TCP: | RJ45 |
| Pripojenie napájania/digitálnych vstupov/RS 485: | screw 2.5 mm2 |
| Rozmery: | 18 x 90 x 61 |
| Rozsah prevádzkových teplôt: | -40 °C ... +80 °C |
| Rozsah vstupného napätia (dc): | 11-28 |
| Skúšobné normy: | CU |
| Stupeň ochrany: | IP 10 |
| Typ komunikácie: | Master-Slave |
| Vstupné napätie: | 0-28 |
| Vstupné vedenie: | open = 0; 12 V / 24 V = 1 |
| Vstupný prúd kontaktov diaľkovej signalizácie: | < 6 mA |
| Vstupy: | 4 universally applicable remote signalling contacts and up to 150 BLITZDUCTOR XT via DRC MCM AL XT (910 698) |
| Zakončovací odpor: | 120 Ω |
