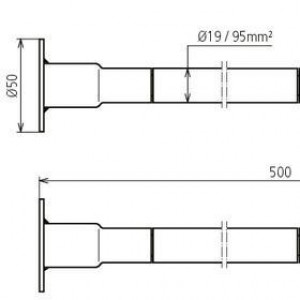

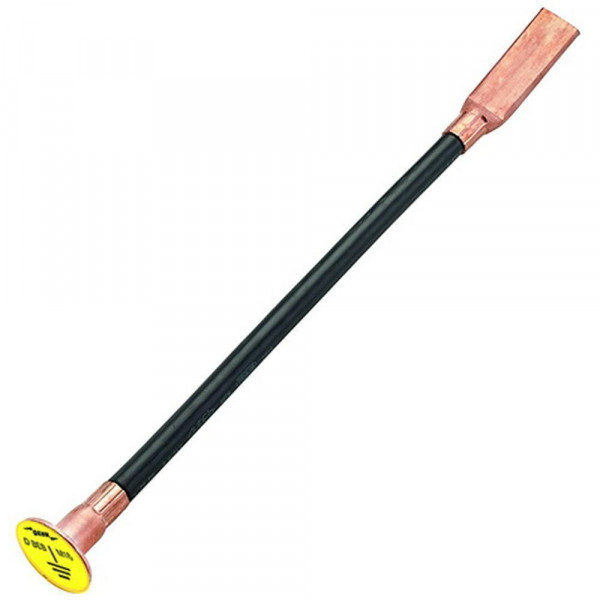

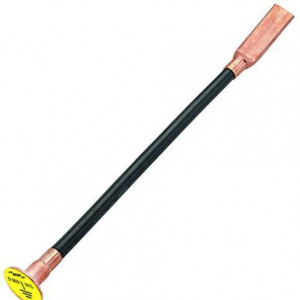

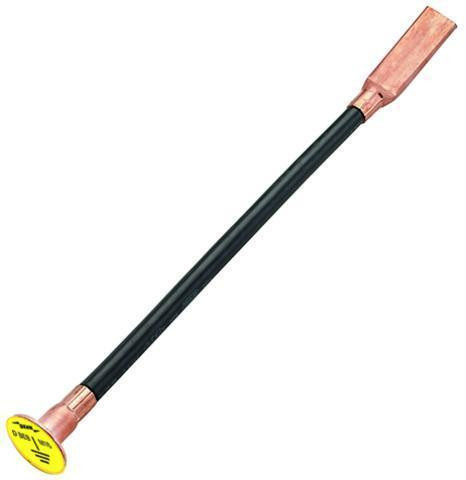

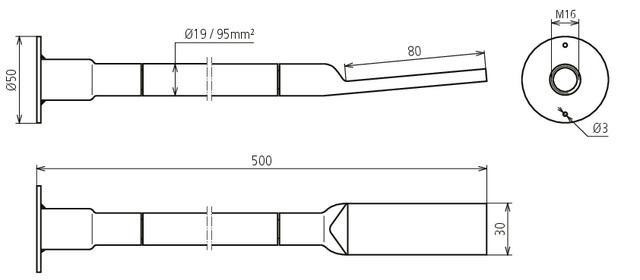

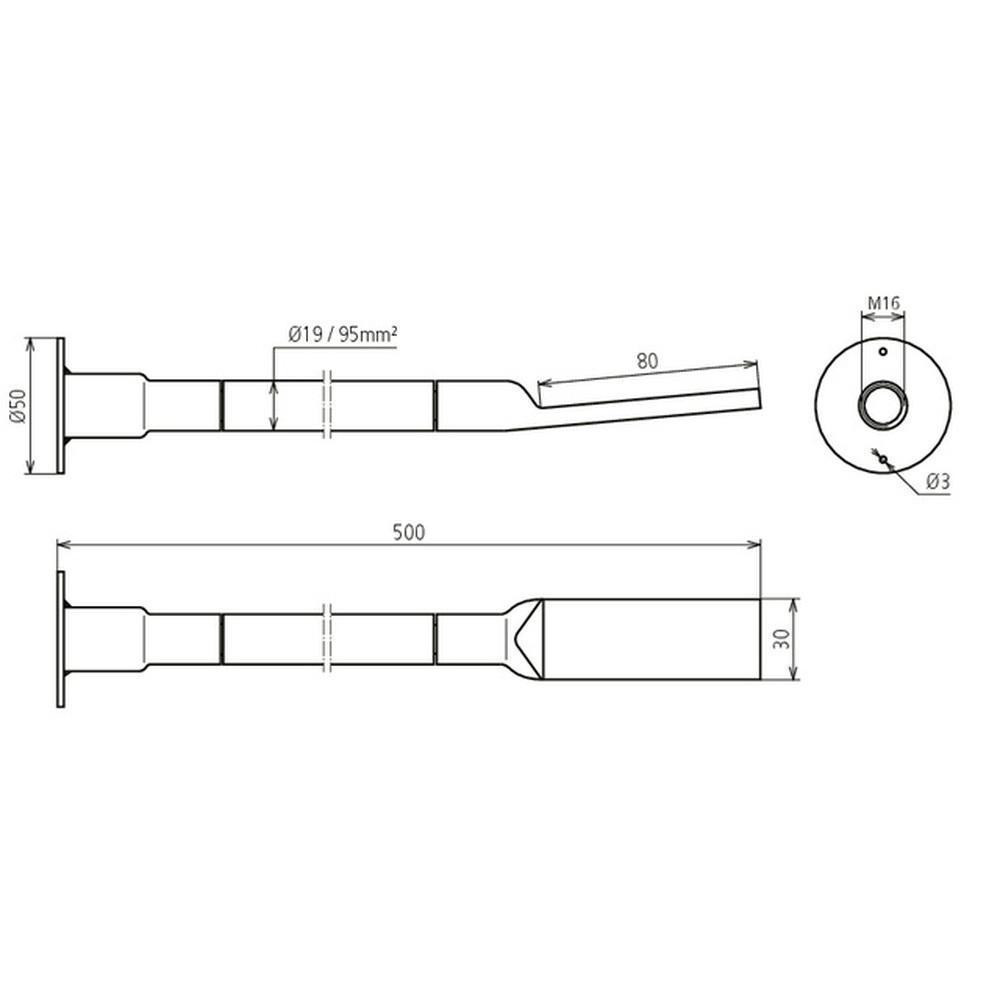

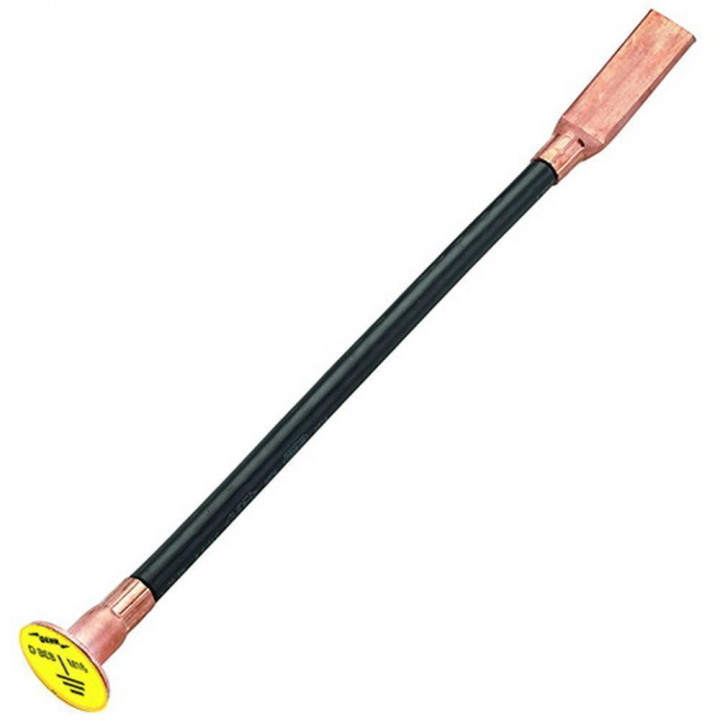

Uzemňovací můstek z měděného lana D BEB 4 / 5 M16 and lug 80X30mm L 500mm
Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a k uzemňovací výztuži je přivařena poměděným ocelovým páskem nalisovaným na m
Na objednávku
| Kód: | 419051 |
|---|---|
| DB výkres č.: | 3 Ebs 15.03.19 - 32 |
| Dĺžka: | 500 |
| Kábel: | H07V-K |
| Materiál č.: | 1.4301 |
| Materiál dosky: | StSt |
| Materiál kábla: | Cu |
| Materiál očka: | St / Cu |
| Materiál zásuvky: | St / Cu |
| Niť: | M16 |
| Priemer kábla: | 19 |
| Priemer spojovacej dosky: | 50 |
| Prierez kábla: | 95 |
| Rozmery očka: | 80 x 30 |
| Skratový prúd: | > 25 |
| Štandardné: | Ril 997.0205A01 |
| Testovací prúd: | 40 kA / 100 ms |
