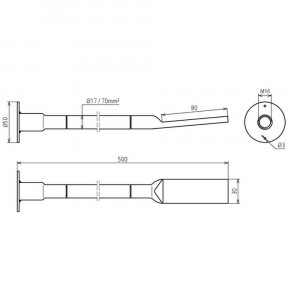

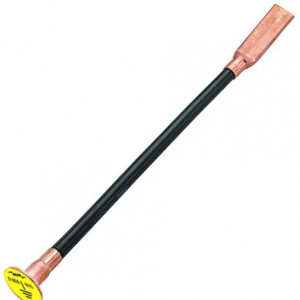

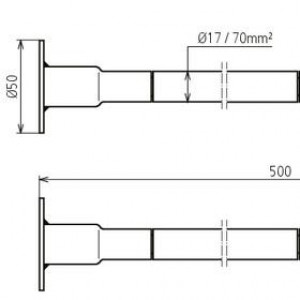

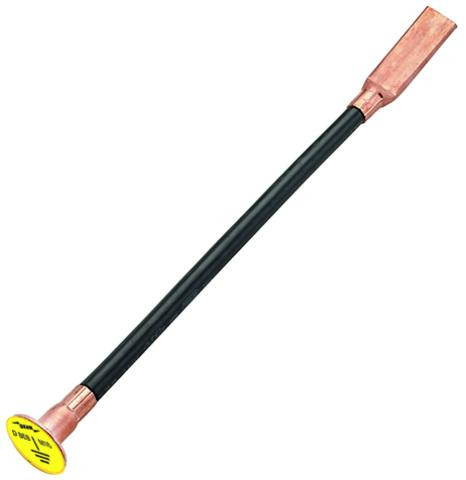

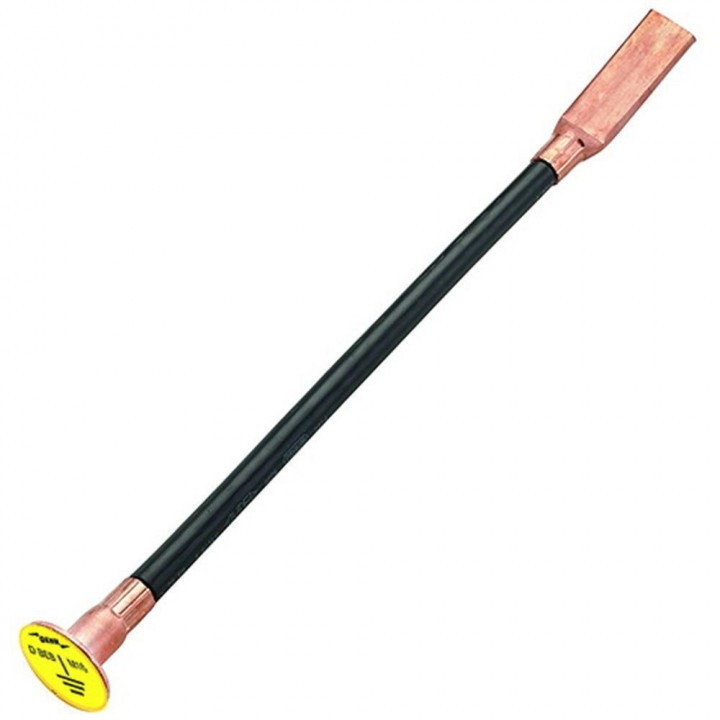

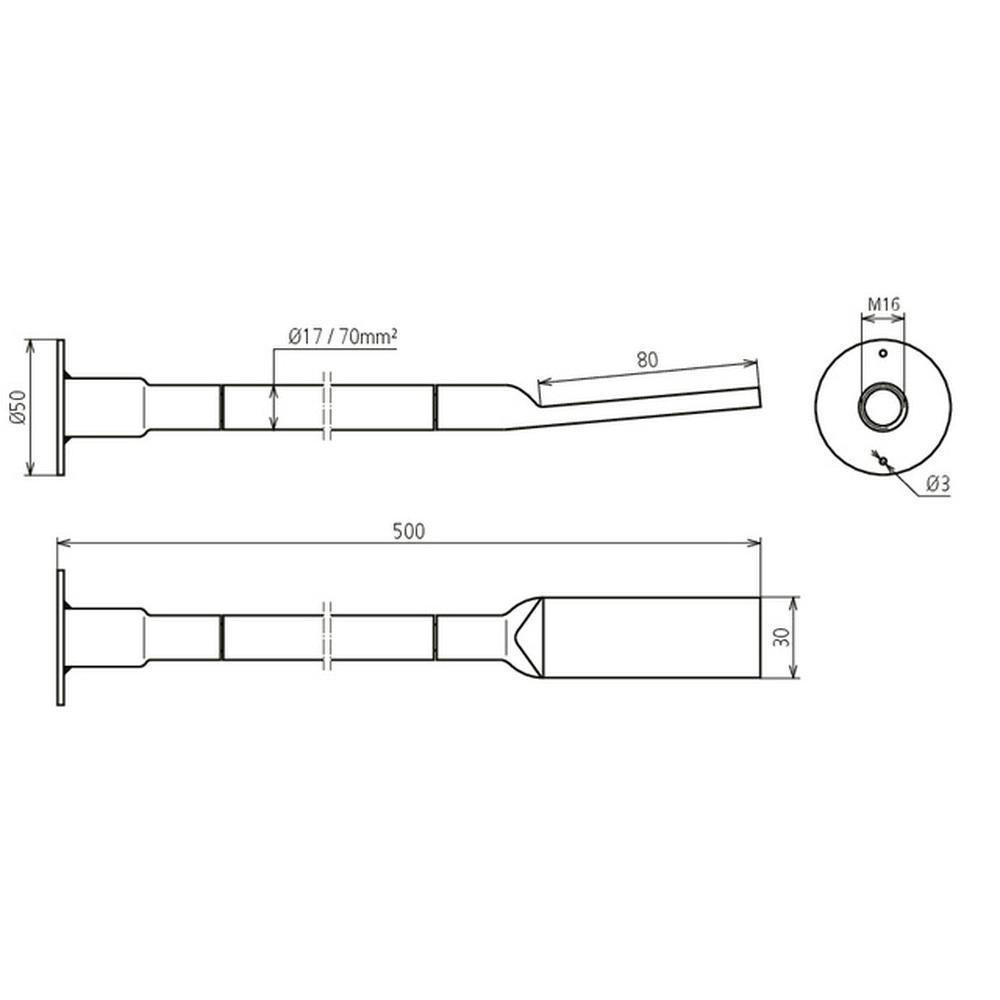

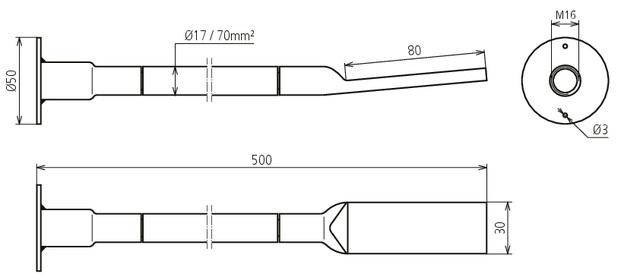

Uzemňovací mostík z medeného lana D BEB 4 / 5 M16, lug 80X30mm L 500mm
Uzemňovacie mostíky sú určené na uzemnenie, vedenie spätného prúdu a vyrovnanie potenciálov v oblasti použitia železničných tratí. Tento variant je inštalovaný v rovine s povrchom ak uzemňovacej výstuži je privarený pomedeným oceľovým pásikom nalisovaným
Na objednávku
| Kód: | 419040 |
|---|---|
| DB výkres č.: | 3 Ebs 15.03.19 - 32 |
| Dĺžka: | 500 |
| Kábel: | NYY-O |
| Materiál č.: | 1.4301 |
| Materiál dosky: | StSt |
| Materiál kábla: | Cu |
| Materiál očka: | St / Cu |
| Materiál zásuvky: | St / Cu |
| Niť: | M16 |
| Priemer kábla: | 17 |
| Priemer spojovacej dosky: | 50 |
| Prierez kábla: | 70 |
| Rozmery očka: | 80 x 30 |
| Skratový prúd: | ≤ 25 |
| Štandardné: | Ril 997.0205A01 |
| Testovací prúd: | 25 kA / 100 ms |
Dokumenty na stiahnutie
- 5985451_5985506.pdf 108,38 KB
- 10578472_29602198.pdf 33,94 KB
- 10578472_10578529.pdf 104,23 KB
- ohne(bahnerdung)5.pdf 117,14 KB
