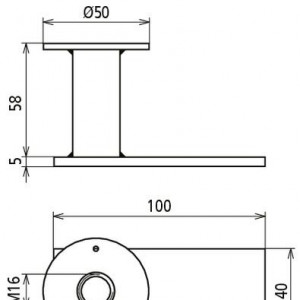

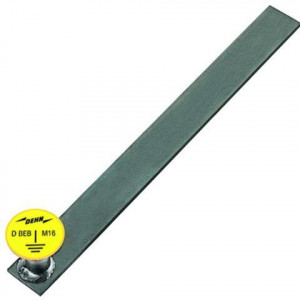

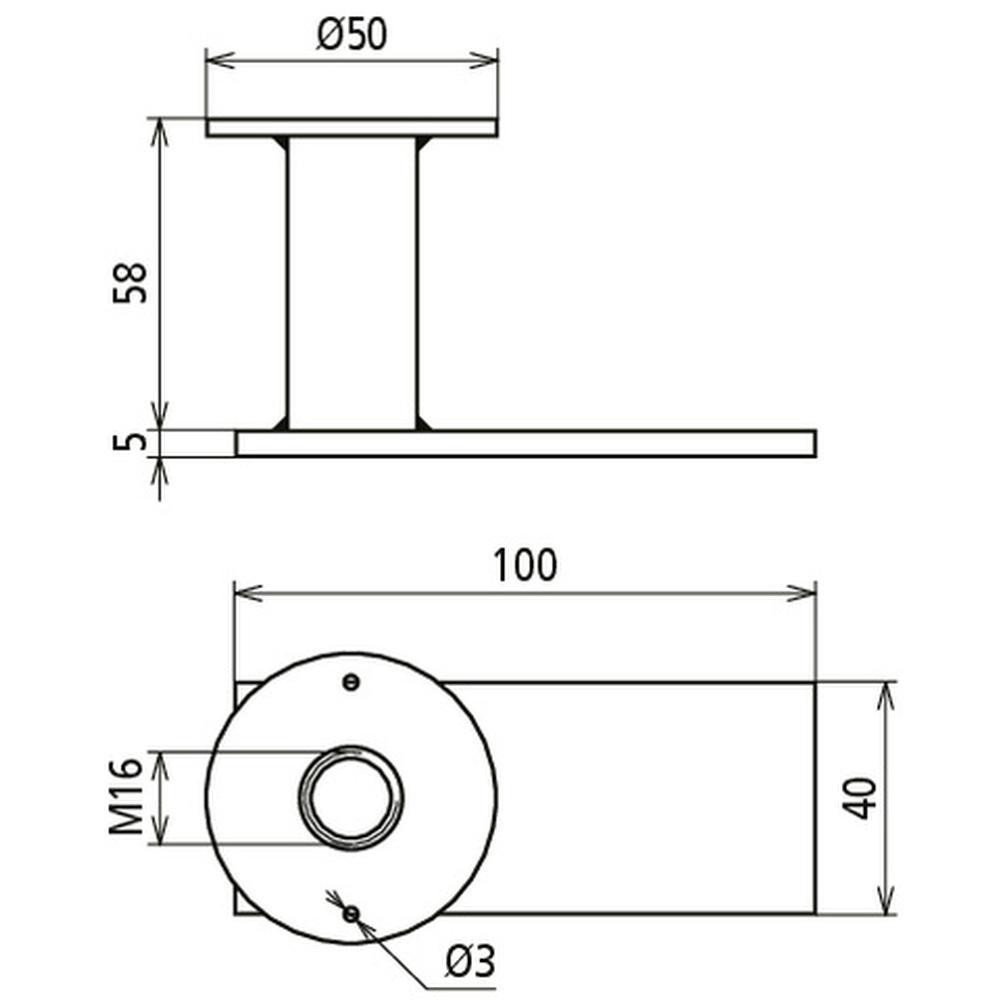

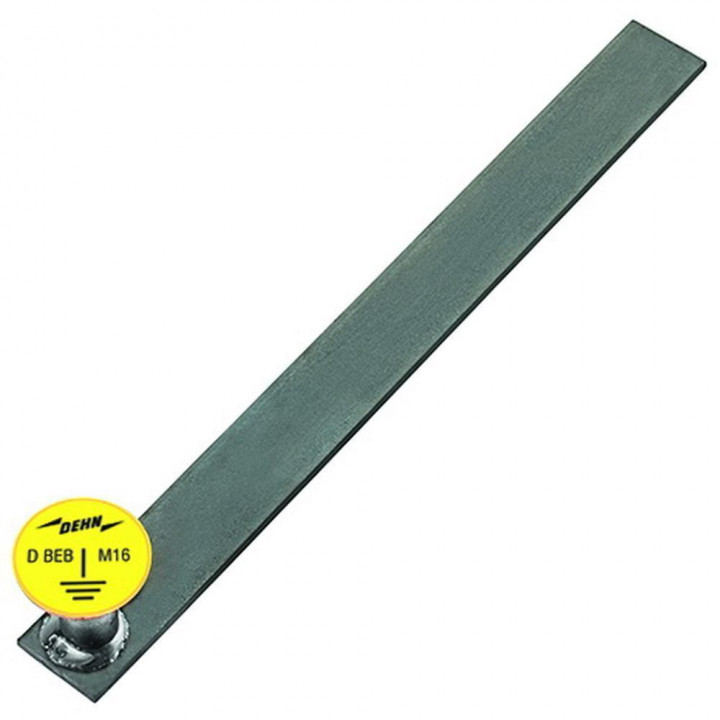

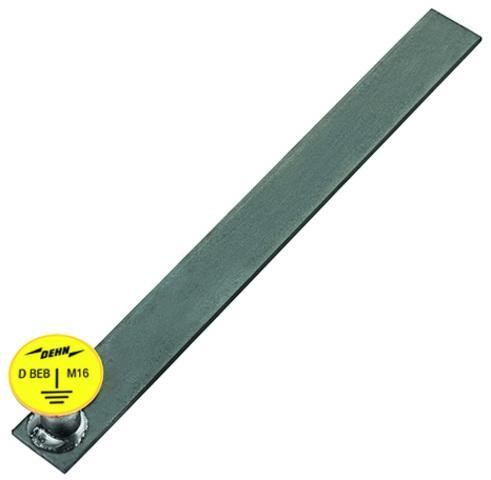

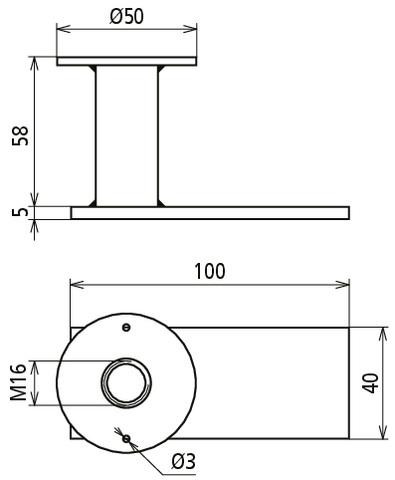

Uzemňovací mostík z oceľovej pásky D BEB 1 s M16 niť D 50mm H 58mm L 100mm
Uzemňovacie mostíky sú určené na uzemnenie, vedenie spätného prúdu a vyrovnanie potenciálov v oblasti použitia železničných tratí. Tento variant je inštalovaný v rovine s povrchom a je privarený k uzemňovacej výstuži pomocou oceľového pásika cez definovan
Na objednávku
| Kód: | 419500 |
|---|---|
| Celková výška: | 58 |
| DB výkres č.: | 3 Ebs 15.03.19 - 30 |
| Materiál č.: | 1.4301 |
| Materiál dosky: | StSt |
| Materiál plochá oceľ: | S235 |
| Materiál zásuvky: | St / Cu |
| Niť: | M16 |
| Priemer spojovacej dosky: | 50 |
| Rozmery plochej ocele: | 100 x 40 x 5 |
| Skratový prúd: | > 25 |
| Štandardné: | Ril 997.0205A01 |
| Testovací prúd: | 40 kA / 100 ms |
