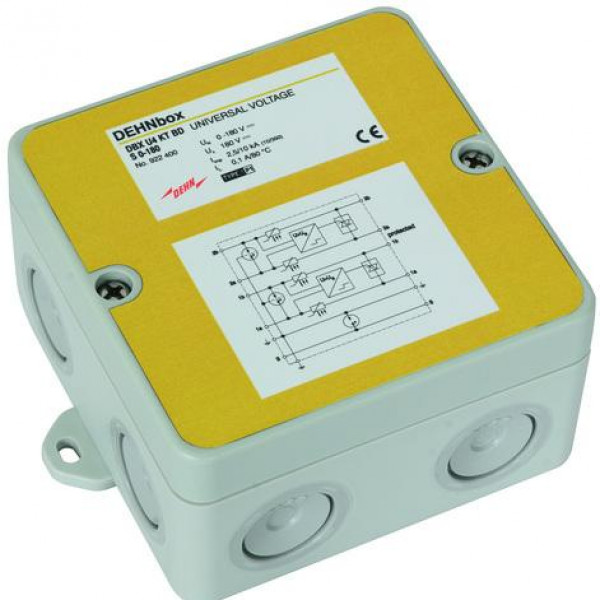

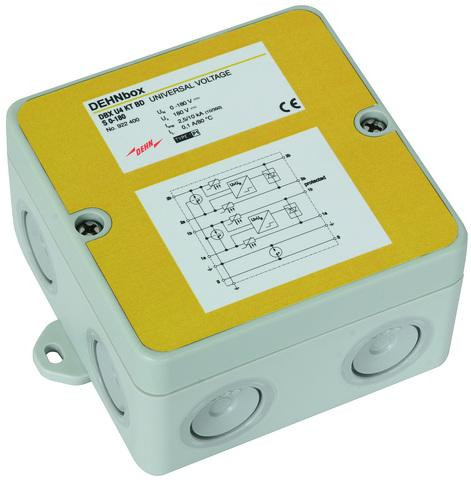

Kombinovaný zvodič prepätia DEHNbox DBX

Kompaktný kombinovaný zvodič prepätia s technológiou actiVsense umiestnený v plastovej skrinke určenej na montáž na stenu. Chráni 2 páry žíl s rovnakým alebo rozdielnym signálovým napätím symetrických rozhraní s galvanickým oddelením. Voliteľne je možné p

193,83 € s DPH

Na objednávku

Kód:	922400
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	10
Farba:	grey
Frekvencia menovitého napätia:	0-400
Kapacitná linka:	≤ 80 pF
Kapacitná linka-PG:	≤ 70 pF
Linka medznej frekvencie (Usignal, vyvážená 100 ohmov):	50
Linka napäťovej ochrany pre Iimp D1:	≤ UN + 50 V
Materiál krytu:	polycarbonate
Max. trvalé prevádzkové napätie (dc):	180
Menovité napätie:	0-180
Menovitý prúd IL (rovná sa max. skratovému prúdu):	100

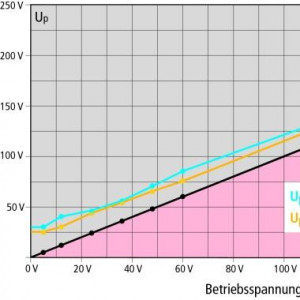

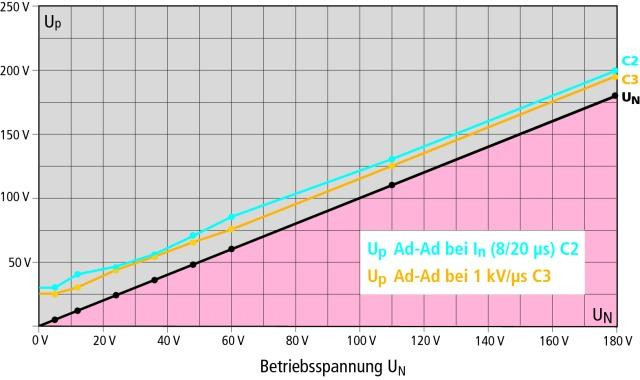

Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	see diagram, line C3
Plocha prierezu signálnych vedení:	0.08-1.5
Plocha prierezu uzemňovacej svorky:	2.5-4
Prípustné superponované signálne napätie:	≤ +/- 5
Rozmery:	93 x 93 x 55
Rozsah prevádzkových teplôt:	-25 °C ... +40 °C
Schválenia:	EAC
Sériový odpor na linku:	≤ 9 ohms; typically 7.9
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 65
triedy SPD:	M
Úroveň ochrany napätia line-PG pre D1/C2/C3:	≤ 550
Vedenie úrovne ochrany napätia pre In C2:	see diagram, line C2
