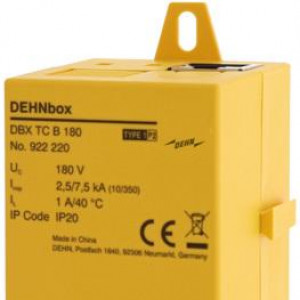

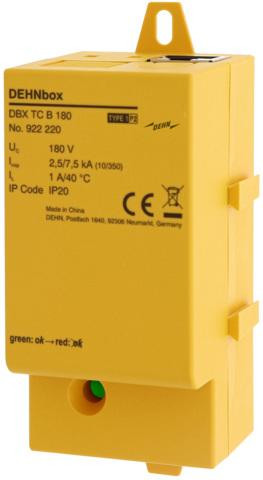

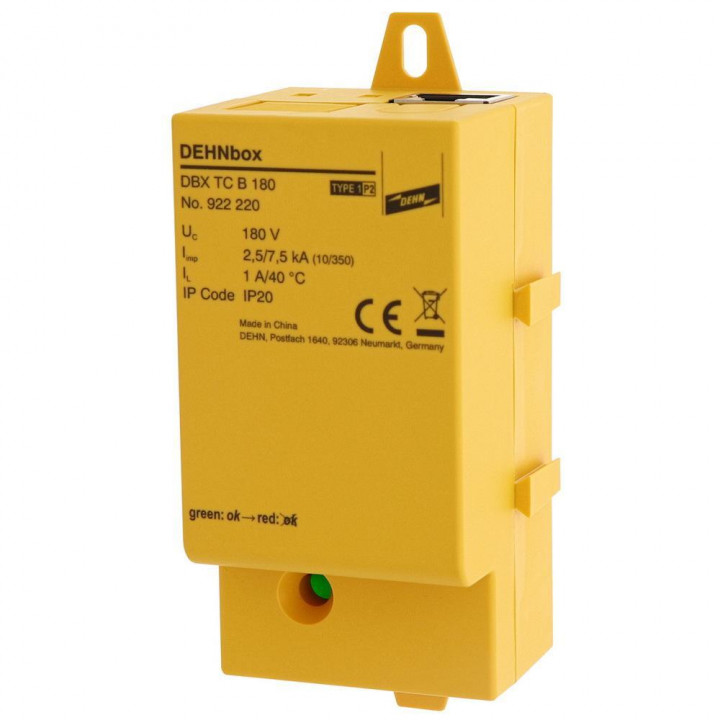

Zvodič bleskových prúdov DEHNbox DBX TC B 180

Priestorovo úsporný kompaktný zvodič prepätia umiestnený v plastovej skrinke, s pripojením push-in a ukazovateľom stavu. Zvodič prepätia chráni jeden pár vedení bezpotenciálových symetrických rozhraní, najmä telekomunikačné rozhranie VVDSL a G.fast (do 1

103,39 € s DPH

Na objednávku

Kód:	922220
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	7.5
Farba:	yellow
Indikácia prevádzkového stavu / poruchy:	green / red
Kapacitná linka:	≤ 10 pF
Kapacitná linka-PG:	≤ 20 pF
Kategória impulzov:	D1, C1, C2, C3
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	127
Max. trvalé prevádzkové napätie (dc):	180
Medzná frekvencia:	425
Menovité napätie:	180
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 620 V
Nominálny prúd:	1
Plocha prierezu (flexibilná):	0.25-1.5
Plocha prierezu (plná):	0.2-1.5
Plocha prierezu uzemňovacej svorky:	0.08-4
Pripojenie (vstup):	push-in
Pripojenie (výstup):	push-in / RJ45
Rozsah prevádzkových teplôt:	-25 °C ... +80 °C
Schválenia:	EAC
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 20
triedy SPD:	L
Úroveň ochrany napätia line-PG pre In C2:	≤ 550
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 550
Vedenie úrovne ochrany napätia pre In C2:	≤ 700 V

Zvodič bleskových prúdov DEHNbox DBX TC B 180
