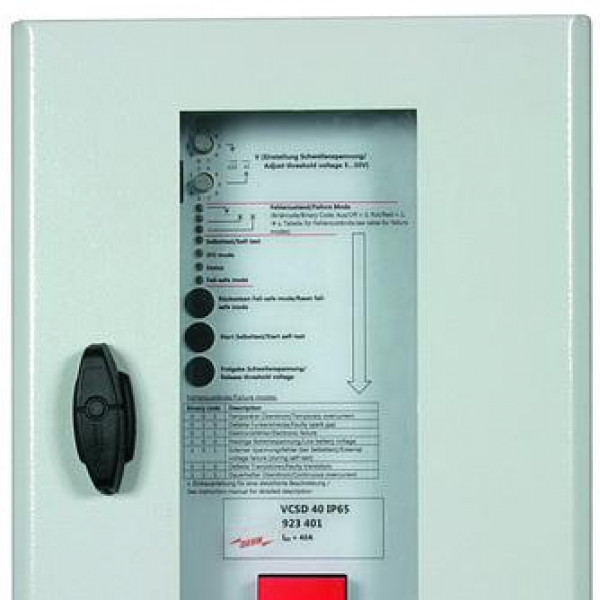

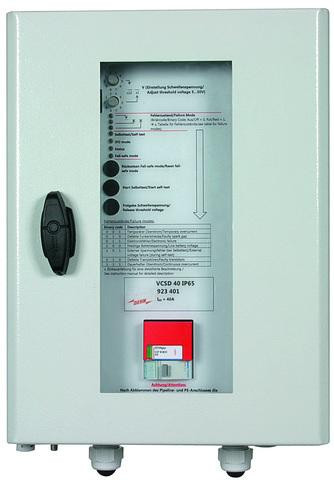

Napätím riadený skratovač

Napätím riadený obmedzovač s nastaviteľným prahom odozvy, pre flexibilné použitie v rôznych aplikáciách.

4 200,58 € s DPH

Na objednávku

Kód:	923401
Batéria:	9 V block battery, lithium
Digitálny vstup / typ kontaktu:	make contact
Digitálny výstup / typ kontaktu:	make contact
Dlhotrvajúci vybíjací prúd (16,7 Hz, 50 Hz, 60 Hz):	45 Arms (permanently) *2)
Dočasné obmedzujúce napätie (acrms) (1 ... 20 ms):	≤ 940
Dočasné obmedzujúce napätie (acrms) (100 ... 200 ms):	≤ 400
Dočasné obmedzujúce napätie (acrms) (20 ... 100 ms):	≤ 660
Dočasný vybíjací prúd (16,7 Hz, 50 Hz, 60 Hz):	1.1 kArms (up to 200 ms) *1)
Dočasný vybíjací prúd (16,7 Hz, 50 Hz, 60 Hz):	500 Arms (up to 1 s)
Frekvenčný rozsah (ac):	16.7 Hz, 50 Hz, 60 Hz
Kontaktné údaje:	max. 9 V / 1 mA / 100 ohms
Materiál krytu:	painted sheet steel, RAL 7035, inspection door with safety glass
Max. prípustné napätie (dc) v režime vybíjania:	±7V
Max. zvodový prúd v režime bez vybíjania Tamb = 20 °C:	max. 500 µA
Napájanie (externé, voliteľné):	9 ... 32 V d.c., min. 0.5 A
Napájanie (interné):	by external voltage; 9 V battery integrated
Obmedzujúce napätie s dlhou dobou trvania (acrms) (> 200 ms):	max. 50 V (adjustable from 3 to 50 V)
Obmedzujúce prechodové napätie (do 1 ms):	≤ 1.25
PE svorka:	M8 (external)
Plocha prierezu signálnych vedení:	max. 2.5 mm2 solid / flexible
Prechodový výbojový prúd (10/350 µs):	100 kA
Prechodový výbojový prúd (8/20 µs):	100 kA

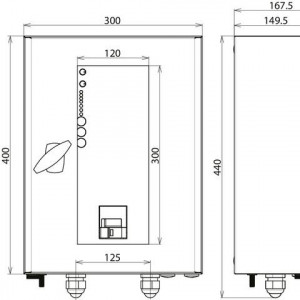

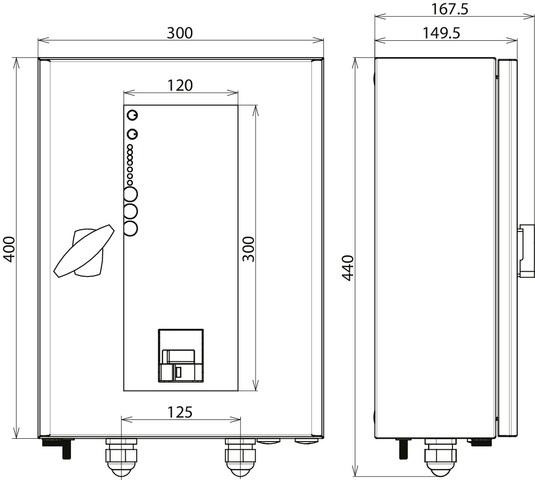

Rozmery:	400 x 300 x 150
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Spínacia kapacita (ac) (digitálny výstup):	max. 230 V / max. 0.6 A
Spínacia kapacita (dc) (digitálny výstup):	max. 220 V / max. 2 A / max. 60 W
Stupeň ochrany:	IP 65
Terminál 1, 2:	M10 screw connections, cross-sectional area: 35 ... 50 mm²
