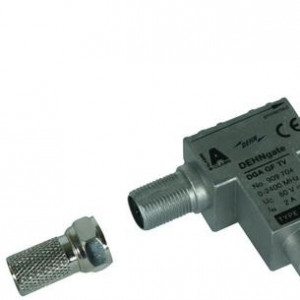

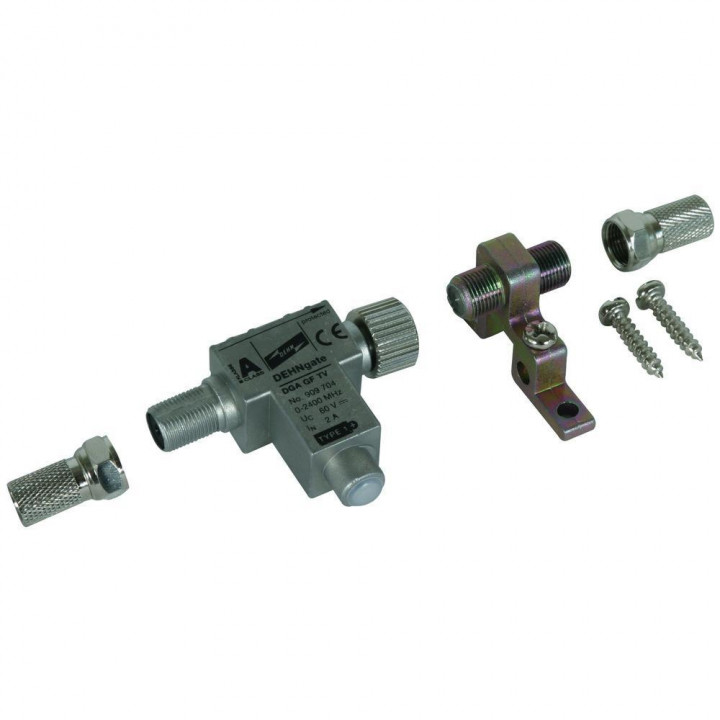

Zvodič bleskových prúdov DEHNgate
DGA TV sú zvodiče s konektormi F, vhodné pre diaľkové napájanie a chránia 75 ohmové satelitné a širokopásmové káblové systémy, pričom spĺňajú vysoké požiadavky na tienenie podľa triedy A normy EN 50083-2. Umožňujú priestorovo úsporné inštalácie vo vše
Na objednávku
| Kód: | 909704 |
|---|---|
| C2 Nominálny vybíjací prúd (8/20 µs): | 10 |
| Charakteristická impedancia: | 75 ohms |
| D1 Bleskový impulzný prúd (10/350 µs): | 2.5 |
| Farba: | bare surface |
| Frekvenčný rozsah: | 0-2400 MHz |
| Materiál krytu: | metal |
| Max. trvalé prevádzkové napätie (dc): | 60 |
| Návratová strata: | ≥ 18 dB (-1.5 dB/octave) |
| Nominálny prúd: | 2 |
| Pre montáž na: | earthing brackets |
| Pripojenie (vstup/výstup): | F socket / F plug |

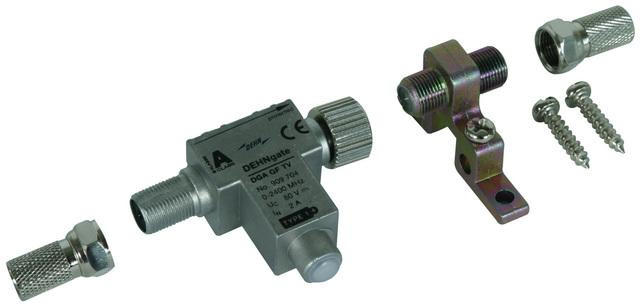

| Príslušenstvo: | earthing bracket and 2x F plug |
| Rozsah prevádzkových teplôt: | -40 °C ... +80 °C |
| Schválenia: | EAC |
| Skúšobné normy: | IEC 61643-21 / EN 61643-21 |
| Strata vloženia: | 0.5 |
| Stupeň ochrany (ak sú pripojené vedenia): | IP 30 |
| triedy SPD: | H |
| Úroveň ochrany napätia pre Iimp D1: | ≤ 700 |
| Úroveň ochrany napätia pre In C2: | ≤ 700 |
| Úroveň ochrany napätia pri 1 kV/µs C3: | ≤ 600 |
| Útlm štítu 1000-2400 MHz: | ≥ 55 |
| Útlm štítu 300-470 MHz: | ≥ 80 |
| Útlm štítu 470-1000 MHz: | ≥ 75 |
| Útlm štítu 5-300 MHz: | ≥ 85 |
| Uzemnenie cez: | earthing bracket with screw connection |
