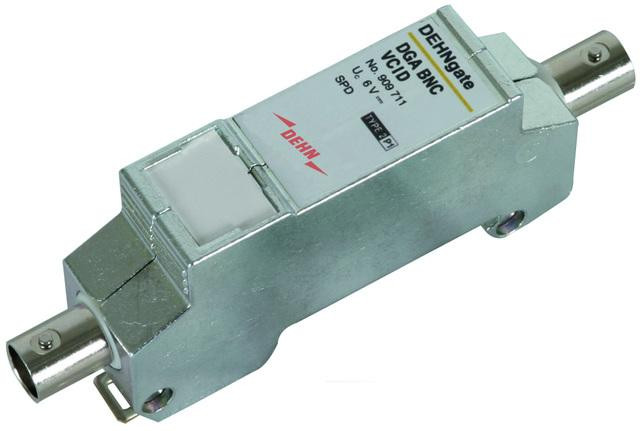

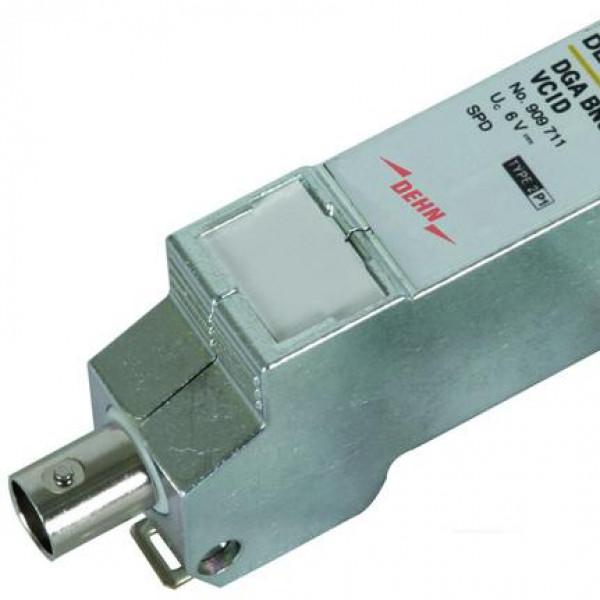

Zvodič prepätia DEHNgate
Priestorovo úsporný zvodič prepätia so zdierkami BNC chráni vstupy kamier a zariadení na spracovanie videosignálu. Prispôsobený je na inštaláciu na montážnu lištu TS 35. Prevedenie pre priame (VCD) alebo nepriame (VCID) pripojenie tienenia koaxiálneho káb
Na objednávku
| Kód: | 909711 |
|---|---|
| C2 Nominálny vybíjací prúd (8/20 µs) štít-PG: | 10 |
| C2 Nominálny vybíjací prúd (8/20 µs) tienenie vedenia: | 5 |
| Charakteristická impedancia: | 50 ohms |
| D1 Bleskový impulzný prúd (10/350 µs): | 1 |
| Farba: | bare surface |
| Frekvenčný rozsah: | 0-300 MHz |
| Kapacitný linkový štít: | ≤ 25 |
| Kapacitný štít-PG: | ≤ 20 |
| Materiál krytu: | zinc die-casting |
| Max. trvalé prevádzkové napätie (dc): | 6.4 |
| Menovité napätie: | 5 |
| Napäťové ochranné tienenie pre In C2: | ≤ 35 |
| Napäťové ochranné tienenie vedenia pri 1 kV/µs C3: | ≤ 13 |
| Nominálny prúd: | 0.1 |
| Pre montáž na: | 35 mm DIN rails according to EN 60715 |
| Pripojenie (vstup/výstup): | BNC socket / BNC socket |
| Rozsah prevádzkových teplôt: | -40 °C ... +80 °C |
| Schválenia: | CSA, UL |
| Sériový odpor na linku: | 4.7 ohms |
| Skúšobné normy: | IEC 61643-21 / EN 61643-21 |
| Spätná strata pri 130 MHz: | ≥ 20 |
| Spätná strata pri 300 MHz: | ≥ 10 |
| Strata vloženia pri 160 MHz: | ≤ 0.4 |
| Strata vloženia pri 300 MHz: | ≤ 3 |
| Stupeň ochrany: | IP 10 |
| triedy SPD: | T |
| Úroveň ochrany napätia štít-PG pre In C2: | ≤ 650 |
| Úroveň ochrany napätia štít-PG pri 1 kV/µs C3: | ≤ 600 |
| Uzemnenie cez: | 35 mm DIN rail according to EN 60715 |
