Ochrana pred bleskom a s ním súvisiacim nebezpečenstvom požiaru

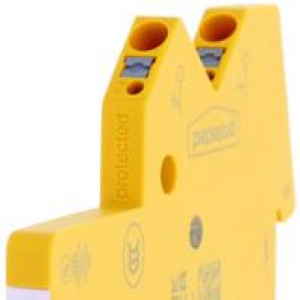

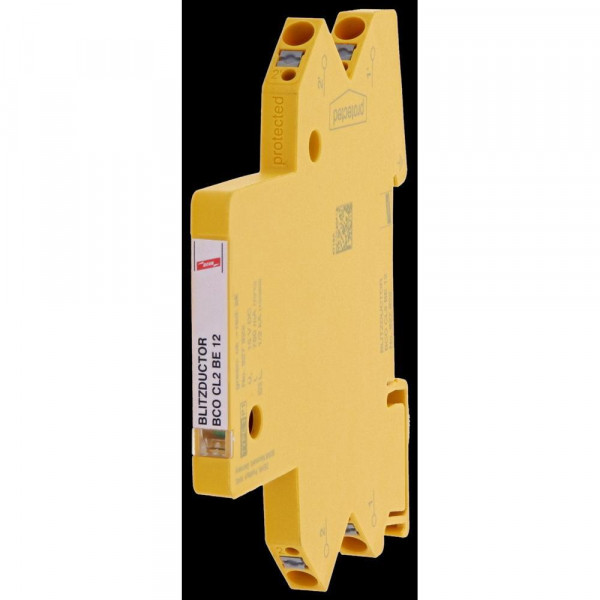

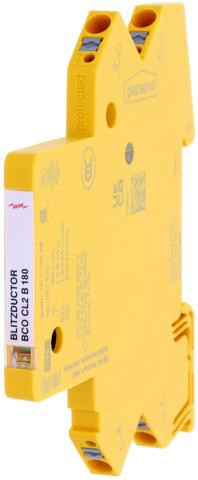

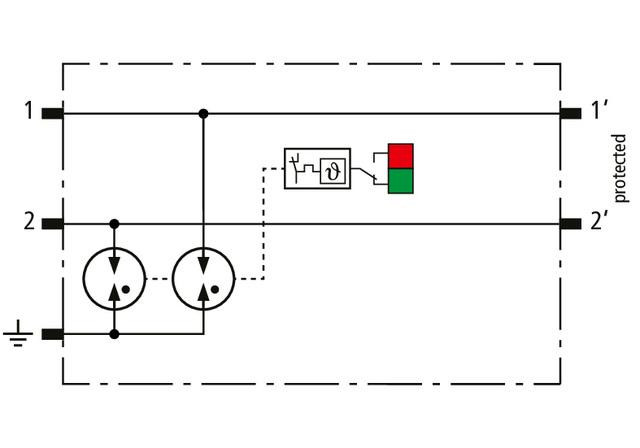

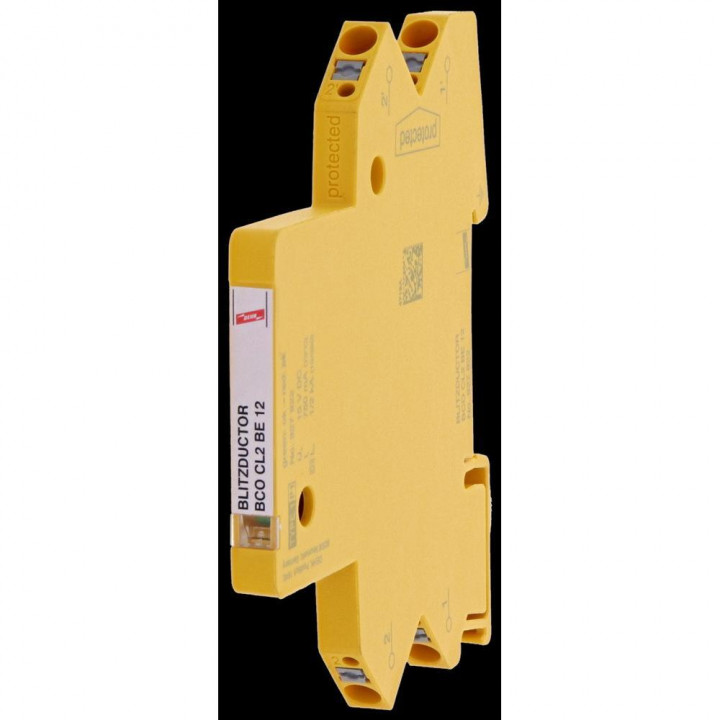

Kompaktný zvodič pre 2 jednožilové BLITZDUCTORconnect w. indikácia poruchy

Priestorovo úsporný kompaktný zvodič bleskových prúdov so šírkou 6 mm a pripojovacou technológiou push-in, s ukazovateľom stavu, na ochranu 2 samostatných vodičov, na ekvipotenciálne pospájanie v ochrane pred bleskom. Prevedenie pre nepriame uzemnenie tie

39,67 € s DPH
Na objednávku
Kód: 927910
C2 Celkový menovitý vybíjací prúd (8/20 µs): 10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie: 5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie: 1.5
D1 Celkový bleskový impulzný prúd (10/350 µs): 3
Farba: yellow
Indikácia prevádzkového stavu / poruchy: green / red
Kategória impulzov: D1, C2, C3
Materiál krytu: polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC): 127
Max. trvalé prevádzkové napätie (dc): 180
Medzná frekvencia linky pri 100 ohmoch: 100
Menovité napätie: 180
Nominálny prúd: 1.2
Plocha prierezu, plná: 0.2-2.5 mm2
Pre montáž na: 35 mm DIN rails acc. to EN 60715
Prierezová plocha, flexibilná: 0.2-2.5 mm2
Pripojenie (vstup/výstup): push-in / push-in
Rozsah prevádzkových teplôt: -40 °C ... +80 °C
Rozšírené technické údaje:: - - - - - - - - - - - - - - - - - - - -
Schválenia: UL, SIL
Schválenia ATEX: TUR XX ATEX XXXX.X: II 3G Ex ec IIC T4 Gc
Schválenia IECEx: IECEx TUR XX.XXXXX: Ex ec IIC T4 Gc
Skúšobné normy: IEC 61643-21 / EN 61643-21
Stupeň ochrany: IP 20
triedy SPD: A
Úroveň ochrany napätia line-PG pre 1 kV/µs: ≤ 700
Úroveň ochrany napätia line-PG pre In C2: ≤ 800
Uzemnenie cez: 35 mm DIN rails acc. to EN 60715
Vedenie napäťovej ochrany pre 1 kV/µs C3: ≤ 950
Vedenie napäťovej ochrany pre In C2: ≤ 1100
– Úroveň ochrany napätia line-PG pri 1 kV/μs C3 po vystavení Imax: ≤ 700
– Výbojový prúd (8/20 µs) [1/2 - PG], [1+2 - PG]: 10 kA (10x)
