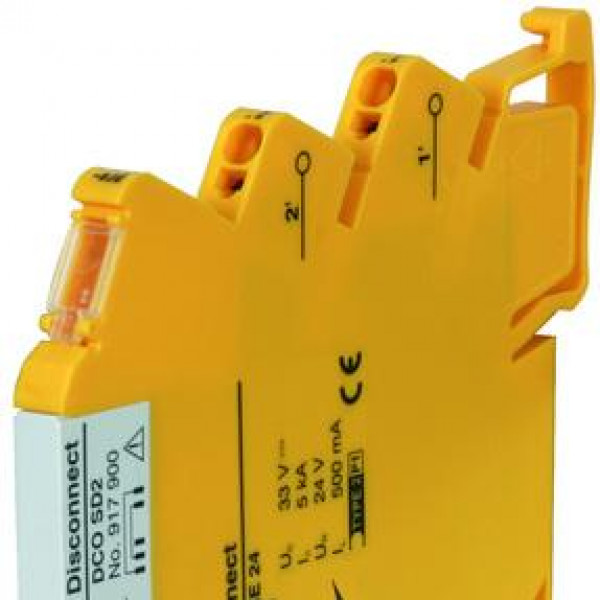

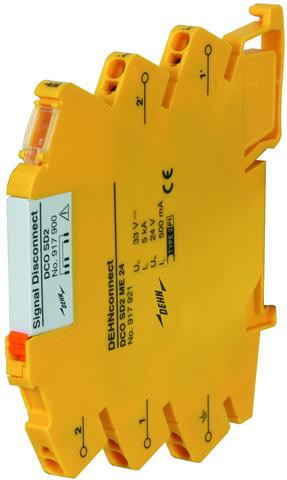

Zvodič prepätia - radová svorka DEHNconnect SD3

dvojpólová

Cena na vyžiadanie

Na objednávku

Kód:	917921
C2 Celkový menovitý vybíjací prúd (8/20 µs):	10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	1
Farba:	yellow
Hraničná frekvenčná čiara-PG:	6
Kapacitná linka:	≤ 0.5 nF
Kapacitná linka-PG:	≤ 1.0 nF
Klasifikácia SIL:	up to SIL3 *)
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	23
Max. trvalé prevádzkové napätie (dc):	33
Menovité napätie:	24
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 90
Nominálny prúd pri 80 °C:	0.5
Plocha prierezu (flexibilná):	0.34-2.5 mm2
Plocha prierezu (plná):	0.34-2.5 mm2
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Pripojenie (vstup/výstup):	spring / spring
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	- - - - - - - - - - - - - - - - - - - -
Schválenia:	UL, CSA, SIL, EAC, ATEX, IECEx
Schválenia ATEX:	DEKRA 17ATEX0046 X: II 3 G Ex ec IIC T6...T4 Gc
Schválenia IECEx:	DEK 17.0023X: Ex ec IIC T6...T4 Gc
Sériový odpor na linku:	1.8 ohms
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 00
triedy SPD:	Q
Úroveň ochrany napätia line-PG pre In C2:	≤ 75
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 45
Uzemnenie cez:	DIN rail / terminal
Vedenie úrovne ochrany napätia pre In C2:	≤ 120
– Max. vybíjací prúd (8/20 µs) [1/2 - PG], [1+2 - PG]:	20
– Úroveň ochrany napätia line-PG pri 1 kV/μs C3 po vystavení Imax:	≤ 45
