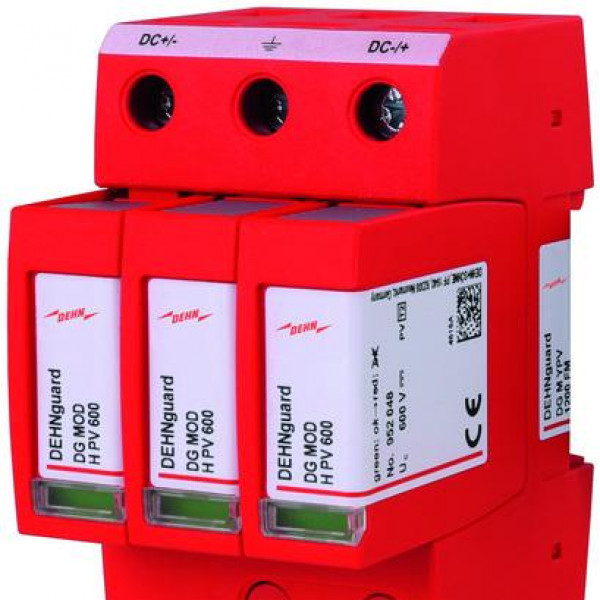

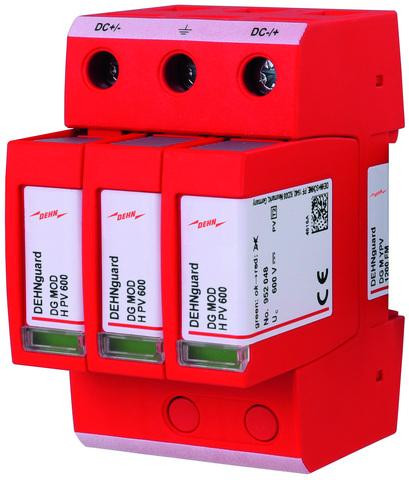

Zvodič prepätia Typ 2 DEHNguard M

Viacpólový pre FV systémy do 1200V DC

229,51 € s DPH

Na objednávku

Kód:	952565
Celkový vybíjací prúd (8/20 µs):	40
Doba odozvy:	≤ 25
Energetická koordinácia s koncovým zariadením (≤ 10 m):	type 2 + type 3
Indikácia prevádzkového stavu / poruchy:	green / red
Kapacita:	3
Materiál krytu:	thermoplastic, red, UL 94 V-0
Max. FV napätie:	1170
Max. vybíjací prúd (8/20 µs) [(DC+/DC-) --> PE]:	40
Menovitý skratový prúd:	10
Miesto inštalácie:	indoor installation
Nominálny vybíjací prúd (8/20 µs) [(DC+/DC-) --> PE]:	20
Plocha prierezu (max.):	35 mm2 stranded / 25 mm2 flexible
Plocha prierezu (min.):	1.5 mm2 solid / flexible
Plocha prierezu pre terminály diaľkovej signalizácie:	max. 1.5 mm2 solid / flexible
Počet portov:	1
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	---------------------------------
Schválenia:	UL, KEMA
SPD podľa EN 50539-11:	type 2
Spínacia kapacita (ac):	250 V / 0.5 A
Spínacia kapacita (dc):	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Stupeň ochrany:	IP 20
Typ kontaktu diaľkovej signalizácie:	changeover contact
Úroveň ochrany napätia:	≤ 4
– Potrebná záložná poistka:	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, manufacturer's Part. No.: 170M2040
– Použitie v jednosmerných batériových úložných systémoch až po ISCCR:	≤ 50 kA (t ≤ 4 ms)
