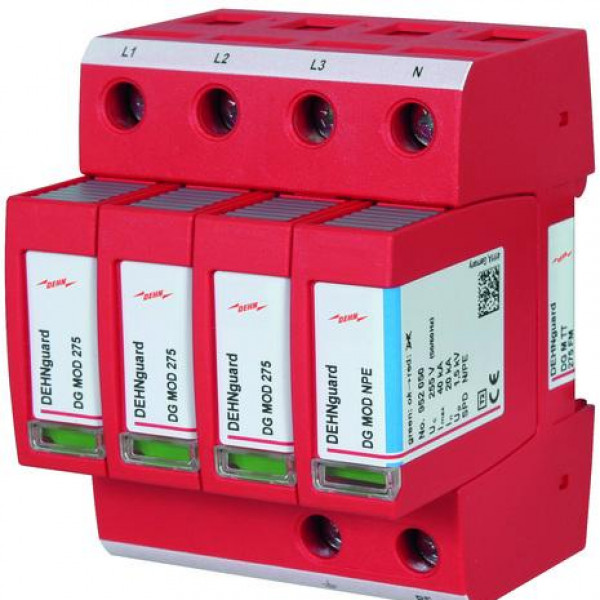

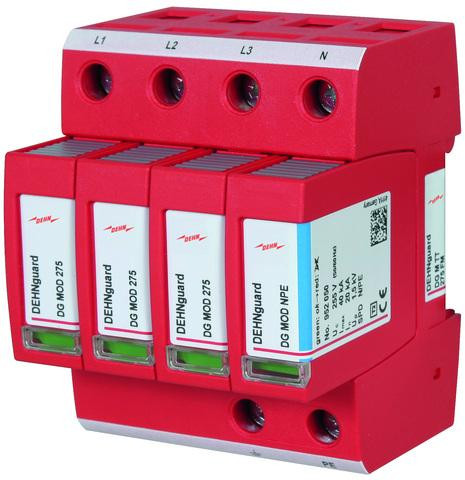

Zvodič prepätia DEHNguard M

4-pólový pre TT a TN-S systémy

303,21 € s DPH

Na objednávku

Kód:	952315
Bleskový impulzný prúd (10/350 µs) [N-PE]:	12
čas odozvy [LN]:	≤ 25
Čas odozvy [N-PE]:	≤ 100
Dočasné prepätie (TOV) [LN] (UT) – Charakteristika:	440 V / 120 min. – safe failure
Dočasné prepätie (TOV) [N-PE] (UT) – Charakteristika:	1200 V / 200 ms – withstand
Energetická koordinácia s koncovým zariadením (≤ 10 m):	type 2 + type 3
Indikácia prevádzkového stavu / poruchy:	green / red
Kapacita:	4
Materiál krytu:	thermoplastic, red, UL 94 V-0
Max. nadprúdová ochrana na strane siete:	125
Max. trvalé prevádzkové napätie (AC) [LN]:	275 V (50 / 60 Hz)
Max. trvalé prevádzkové napätie (AC) [N-PE]:	255 V (50 / 60 Hz)
Max. vybíjací prúd (8/20 µs):	40
Menovité napätie (AC):	230 / 400 V (50 / 60 Hz)
Miesto inštalácie:	indoor installation
Nominálny vybíjací prúd (8/20 µs):	20
Plocha prierezu (max.):	35 mm2 stranded / 25 mm2 flexible
Plocha prierezu (min.):	1.5 mm2 solid / flexible
Plocha prierezu pre terminály diaľkovej signalizácie:	max. 1.5 mm2 solid / flexible
Počet portov:	1
Postupujte podľa aktuálnej hasiacej schopnosti [N-PE]:	100
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	---------------------------------
Schválenia:	KEMA, VDE, UL
Skratová odolnosť max. nadprúdová ochrana na strane siete:	50
SPD podľa EN 61643-11 / IEC 61643-11:	type 2 / class II
Spínacia kapacita (ac):	250 V / 0.5 A
Spínacia kapacita (dc):	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Stupeň ochrany:	IP 20
Typ kontaktu diaľkovej signalizácie:	changeover contact
Úroveň ochrany napätia [L-PE]:	1.5
Úroveň ochrany napätia [LN] / [N-PE] pri 5 kA:	≤ 1 / ≤ 1.5
Úroveň ochrany napätia [LN]/[N-PE]:	≤ 1.5 / ≤ 1.5

Zvodič prepätia DEHNguard M
