Ochrana pred bleskom a s ním súvisiacim nebezpečenstvom požiaru

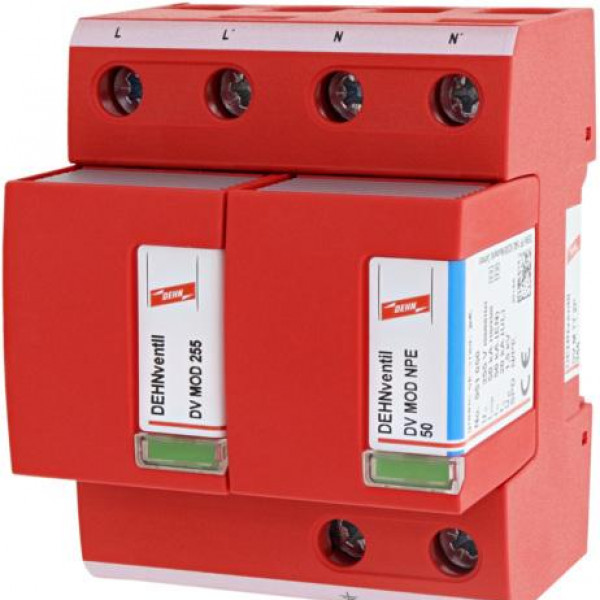

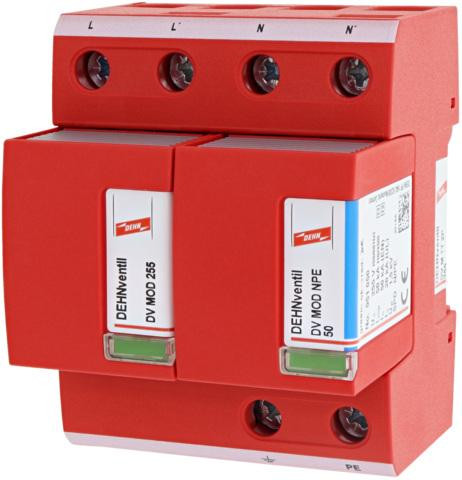

Kombinovaný zvodič prepätia DEHNventil M

10506299_29378557.jpg 10506299_29378535.jpg

pre jednopólové TT a TN systémy

652,02 € s DPH
Na objednávku
Kód: 951110
Bleskový impulzný prúd (10/350 µs) [L+N-PE]: 50
Bleskový impulzný prúd (10/350 µs) [LN]/[N-PE]: 25 / 50
Doba odozvy: ≤ 100
Dočasné prepätie (TOV) [LN] (UT) – Charakteristika: 440 V / 120 min. – withstand
Dočasné prepätie (TOV) [N-PE] (UT) – Charakteristika: 1200 V / 200 ms – withstand
Dodržujte obmedzenie prúdu / selektivitu: no tripping of a 20 A gG fuse up to 50 kArms (prosp.)
Energetická koordinácia s koncovým zariadením (≤ 10 m): type 1 + type 2 + type 3
Indikácia prevádzkového stavu / poruchy: green / red
Kapacita: 4
Materiál krytu: thermoplastic, red, UL 94-V-0
Max. trvalé prevádzkové napätie (AC) [LN]: 264 V (50 / 60 Hz)
Max. trvalé prevádzkové napätie (AC) [N-PE]: 255 V (50 / 60 Hz)
Max. záložná poistka (L) do IK = 50 kArms: 315
Max. záložná poistka (L-L'): 125
Menovité napätie (AC): 230 V (50 / 60 Hz)
Miesto inštalácie: indoor installation
Na použitie v rozvádzačových inštaláciách s potenciálnymi skratovými prúdmi väčšími ako 50 kArms (testované nemeckým VDE): ---------------------------------
Nominálny vybíjací prúd (8/20 µs) [LN]/[N-PE]: 25 / 50
Plocha prierezu (L', N', 9): 35 mm2 stranded / 25 mm2 flexible
Plocha prierezu (L, L', N, N', PE, 9): 10 mm2 solid / flexible
Plocha prierezu (L, N, PE): 50 mm2 stranded / 35 mm2 flexible
Počet portov: 1
Postupujte podľa aktuálnej hasiacej schopnosti [LN]/[N-PE]: 50 kArms / 100 Arms
Pre montáž na: 35 mm DIN rails acc. to EN 60715
Rozsah prevádzkových teplôt [paralelný] / [séria]: -40 °C ... +80 °C / -40 °C ... +60 °C
Rozšírené technické údaje:: ---------------------------------
Schválenia: KEMA, VDE, UL
SPD podľa EN 61643-11 / IEC 61643-11: type 1 + type 2 / class I + class II
Špecifická energia [L+N-PE]: 625.00 kJ/ohms
Špecifická energia [LN]/[N-PE]: 156.25 / 625.00 kJ/ohms
Stupeň ochrany: IP 20
Úroveň ochrany napätia [L-PE]: 2.2
Úroveň ochrany napätia [LN]/[N-PE]: ≤ 1.5 / ≤ 1.5 kV
– Max. potenciálny skratový prúd: 100 kArms (220 kApeak)
– Max. záložná poistka (L) do IK = 100 kArms: 315
– Obmedzenie / zhasnutie sieťových následných prúdov: up to 100 kArms (220 kApeak)
