Ochrana pred bleskom a s ním súvisiacim nebezpečenstvom požiaru

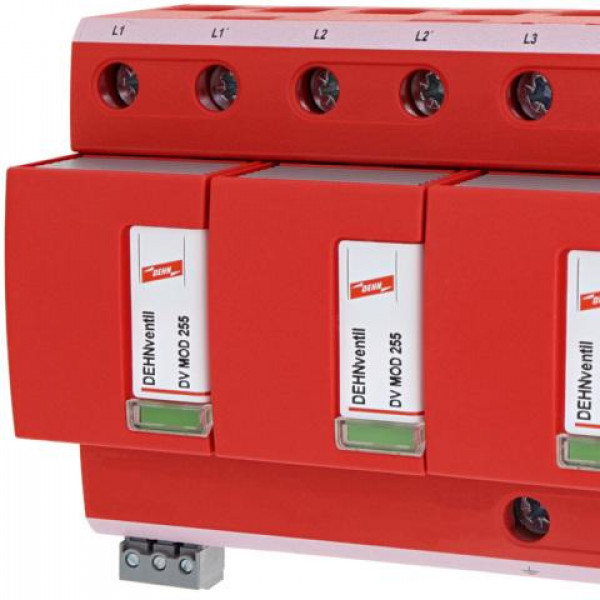

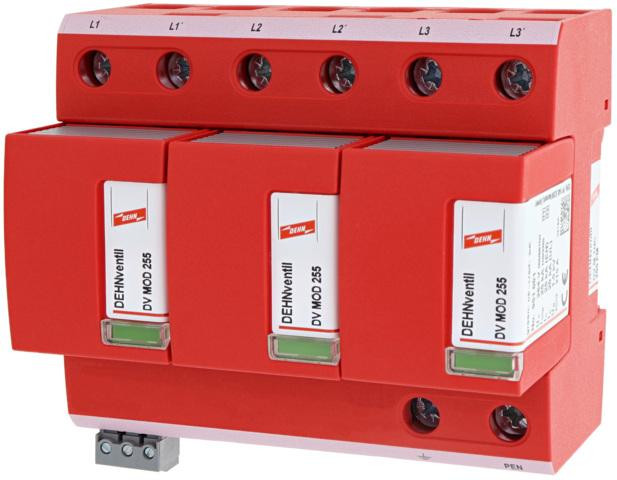

Kombinovaný zvodič prepätia DEHNventil M

10506299_29378475.jpg 10506299_29378476.jpg

pre trojpólové TN-C systémy, s modulom diaľkovej signalizácie

950,54 € s DPH
Na objednávku
Kód: 951305
Bleskový impulzný prúd (10/350 µs) [L-PEN]: 25
Bleskový impulzný prúd (10/350 µs) [L1+L2+L3-PEN]: 75
Doba odozvy: ≤ 100
Dočasné prepätie (TOV) (UT) – Charakteristika: 440 V / 120 min. – withstand
Dodržujte obmedzenie prúdu / selektivitu: no tripping of a 20 A gG fuse up to 50 kArms (prosp.)
Energetická koordinácia s koncovým zariadením (≤ 10 m): type 1 + type 2 + type 3
Indikácia prevádzkového stavu / poruchy: green / red
Kapacita: 6
Materiál krytu: thermoplastic, red, UL 94 V-0
Max. trvalé prevádzkové napätie (AC): 264 V (50 / 60 Hz)
Max. záložná poistka (L) do IK = 50 kArms: 315
Max. záložná poistka (L-L'): 125
Menovité napätie (AC): 230 / 400 V (50 / 60 Hz)
Miesto inštalácie: indoor installation
Nominálny vybíjací prúd (8/20 µs) [L-PEN]/[L1+L2+L3-PEN]: 25 / 75
Plocha prierezu (L1', L2', L3', 9): 35 mm2 stranded / 25 mm2 flexible
Plocha prierezu (L1, L1', L2, L2', L3, L3', PEN, 9): 10 mm2 solid / flexible
Plocha prierezu (L1, L2, L3, PEN): 50 mm2 stranded / 35 mm2 flexible
Plocha prierezu pre terminály diaľkovej signalizácie: max. 1.5 mm2 solid / flexible
Počet portov: 1
Postupujte podľa aktuálnej hasiacej schopnosti (ac): 50
Pre montáž na: 35 mm DIN rails acc. to EN 60715
Rozsah prevádzkových teplôt [paralelný] / [séria]: -40 °C ... +80 °C / -40 °C ... +60 °C
Rozšírené technické údaje:: For use in switchgear installations with prospective short-circuit currents of more than 50 kArms (tested by the German VDE)
Schválenia: KEMA, VDE, UL
SPD podľa EN 61643-11 / IEC 61643-11: type 1 + type 2 / class I + class II
Špecifická energia [L-PEN]: 156.25 kJ/ohms
Špecifická energia [L1+L2+L3-PEN]: 1.40 MJ/ohms
Spínacia kapacita (ac): 250 V / 0.5 A
Spínacia kapacita (dc): 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Stupeň ochrany: IP 20
Typ kontaktu diaľkovej signalizácie: changeover contact
Úroveň ochrany napätia: ≤ 1.5
– Max. potenciálny skratový prúd: 100 kArms (220 kApeak)
– Max. záložná poistka (L) do IK = 100 kArms: 315
– Obmedzenie / zhasnutie sieťových následných prúdov: up to 100 kArms (220 kApeak)
