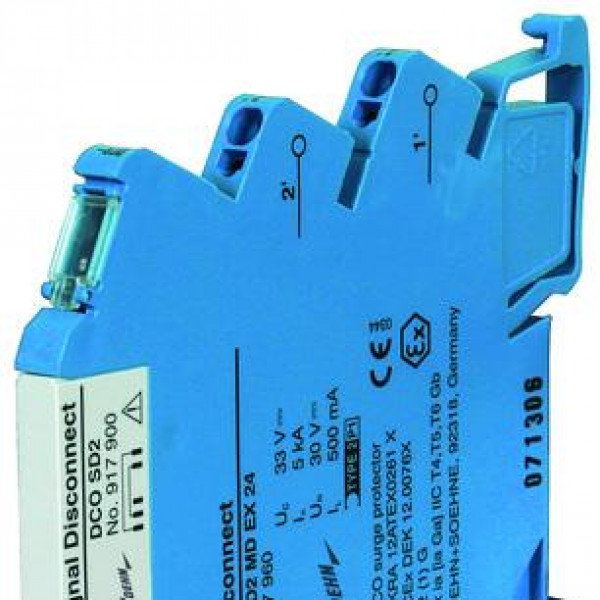

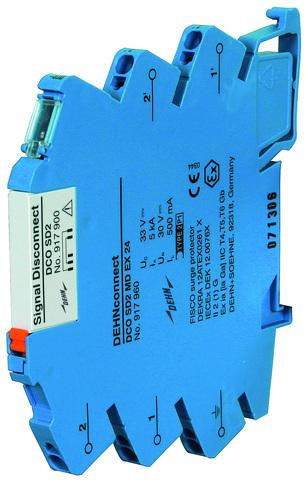

Zvodič prepätia - radová svorka DEHNconnect SD8

dvojpólová

Cena na vyžiadanie

Na objednávku

Kód:	917960
C2 Celkový menovitý vybíjací prúd (8/20 µs):	10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	1
Farba:	blue
Kapacitná linka:	≤ 1.0 nF
Kapacitná linka-PG:	≤ 8 pF
Klasifikácia SIL:	up to SIL3 *)
Linka medznej frekvencie:	5.8
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	23
Max. trvalé prevádzkové napätie (dc):	33
Max. vstupné napätie podľa EN 60079-11:	30
Max. vstupný prúd podľa EN 60079-11:	0.5
Menovité napätie:	24
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 45
Nominálny prúd pri 80 °C:	0.5
Plocha prierezu (flexibilná):	0.34-2.5 mm2
Plocha prierezu (plná):	0.34-2.5 mm2
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Pripojenie (vstup/výstup):	spring / spring
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	- - - - - - - - - - - - - - - - - - - -
Schválenia:	UL, CSA, EACEx, ATEX, IECEx, SIL
Schválenia ATEX:	DEKRA 12ATEX0261 X: II 2(1) G Ex ia [ia Ga] IIC T4,T5,T6 Gb
Schválenia CSA a USA Hazloc (1):	70111035: Class I Div. 1; Class I Zone 1
Schválenia CSA a USA Hazloc (2):	70111035: AEx ia [ia] IIC T4 ... T6
Schválenia IECEx:	DEK 12.0076X: Ex ia [ia Ga] IIC T4...T6 Gb
Sériový odpor na linku:	1.8
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 00
triedy SPD:	T
Úroveň ochrany napätia line-PG pre In C2:	≤ 1500
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 1400
Uzemnenie cez:	DIN rail / terminal
Vedenie úrovne ochrany napätia pre In C2:	≤ 50
– Max. vybíjací prúd (8/20 µs) [1/2 - PG], [1+2 - PG]:	20
– Úroveň ochrany napätia line-PG pri 1 kV/μs C3 po vystavení Imax:	≤ 1400
