Ochrana pred bleskom a s ním súvisiacim nebezpečenstvom požiaru

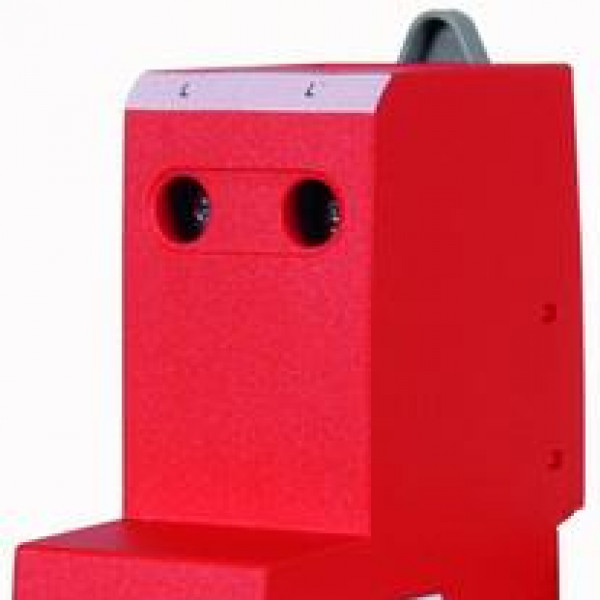

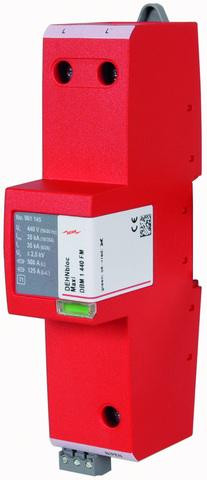

Zvodič bleskových prúdov DEHNbloc Maxi FM

pre TT a TN systémy, s modulom diaľkovej signalizácie

352,39 € s DPH
Na objednávku
Kód: 961145
Bleskový impulzný prúd (10/350 µs): 35
Doba odozvy: ≤ 100
Dočasné prepätie (TOV) (UT) – Charakteristika: 760 V / 120 min. – withstand
Dodržujte obmedzenie prúdu / selektivitu: no tripping of a 32 A gG fuse up to 50 kArms (prosp.)
Indikácia prevádzkového stavu / poruchy: green / red
Kapacita: 2
Materiál krytu: thermoplastic, red, UL 94 V-0
Max. trvalé prevádzkové napätie (AC): 440 V
Max. záložná poistka (L) do IK = 50 kArms (ta ≤ 0,2 s): 500
Max. záložná poistka (L) do IK = 50 kArms (ta ≤ 5 s): 250
Max. záložná poistka (L-L'): 125
Menovité napätie (AC): 400 V
Miesto inštalácie: indoor installation
Nominálny vybíjací prúd (8/20 µs): 35
Plocha prierezu (L'): 35 mm2 stranded / 25 mm2 flexible
Plocha prierezu (L, L', N/PEN): 10 mm2 solid / flexible
Plocha prierezu (L, N/PEN): 50 mm2 stranded / 35 mm2 flexible
Plocha prierezu pre terminály diaľkovej signalizácie: max. 1.5 mm2 solid / flexible
Počet portov: 1
Postupujte podľa aktuálnej hasiacej schopnosti (ac): 50
Pre montáž na: 35 mm DIN rails acc. to EN 60715
Rozsah prevádzkových teplôt (paralelné pripojenie): -40 °C ... +80 °C
Rozsah prevádzkových teplôt (sériové pripojenie): -40 °C ... +60 °C
Rozšírené technické údaje:: Use in switchgear installations with prospective short-circuit currents of more than 50 kArms (tested by the German VDE)
Schválenia: UL, CSA
SPD podľa EN 61643-11 / IEC 61643-11: type 1 / class I
Špecifická energia: 306.25 kJ/ohms
Spínacia kapacita (ac): 250 V / 0.5 A
Spínacia kapacita (dc): 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Stupeň ochrany: IP 20
Typ kontaktu diaľkovej signalizácie: changeover contact
Úroveň ochrany napätia: ≤ 2.5
– Max. potenciálny skratový prúd: 100 kArms (220 kApeak)
– Max. záložná poistka (L) do IK = 100 kArms (ta ≤ 0,2 s): 500
– Max. záložná poistka (L) do IK = 100 kArms (ta ≤ 5 s): 250
– Obmedzenie / zhasnutie sieťových následných prúdov: up to 100 kArms (220 kApeak)
