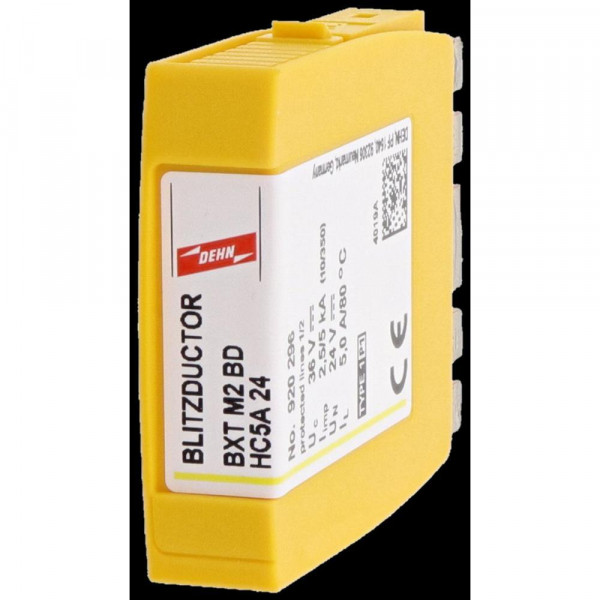

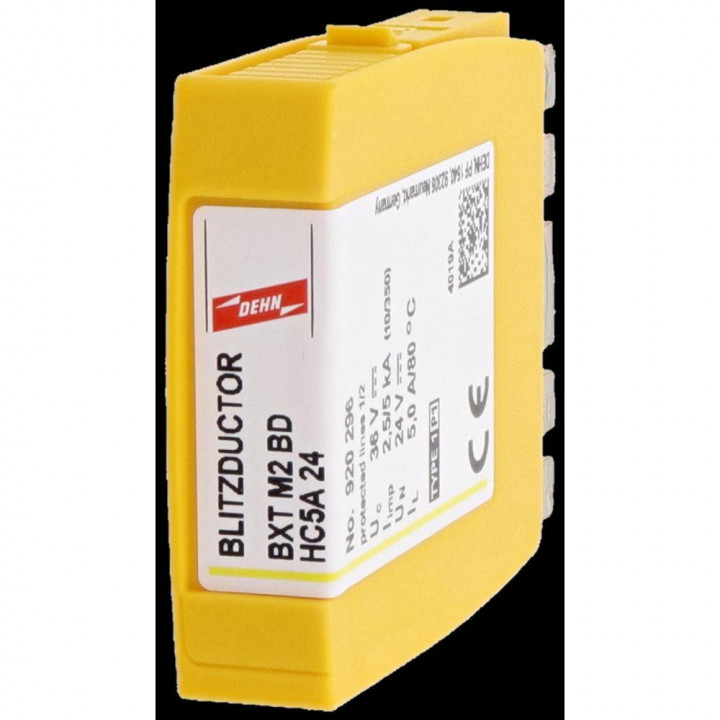

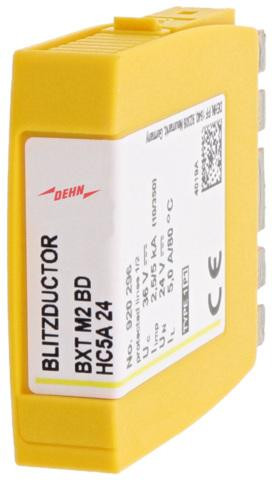

Modul kombinovaného zvodiča

pre jeden pár - BLITZDUCTOR XT

53,52 € s DPH

Na objednávku

Kód:	920296
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	5
Farba:	yellow
Klasifikácia SIL:	up to SIL3 *)
Linka napäťovej ochrany pre Iimp D1:	≤ 240
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	25.5
Max. trvalé prevádzkové napätie (dc):	36
Menovité napätie:	24
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 150
Nominálny prúd:	5
Pripojiteľné do (až IL = 3 A):	BXT BAS base part
Pripojiteľné do (až IL = 5 A):	BSP BAS 4 base part
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	--------------------
Schválenia:	SIL
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	M
Úroveň ochrany napätia line-PG pre Iimp D1:	≤ 650
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 600
Uzemnenie cez:	BXT BAS / BSP BAS 4 base part
– Max. vybíjací prúd (8/20 µs) [1/2 - PG], [1+2 - PG]:	20
– Úroveň ochrany napätia core-PG pri 1 kV/µs C3 po namáhaní Imax:	< 600
