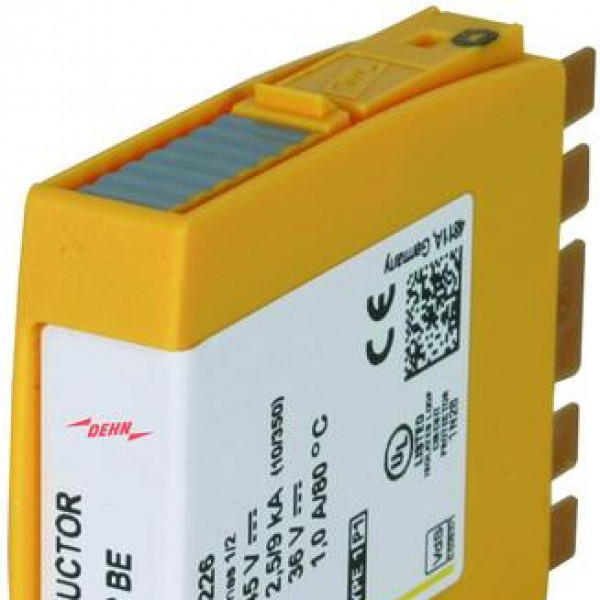

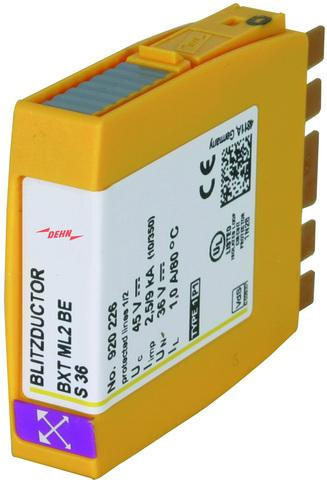

Kombinovaný zvodič prepätia - modul BLITZDUCTOR XT

pre 2 samostatné vodiče, systém LifeCheck

160,42 € s DPH

Na objednávku

Kód:	920226
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	9
Farba:	yellow
Hraničná frekvenčná čiara-PG:	3.8
Kapacitná linka:	≤ 0.8 nF
Kapacitná linka-PG:	≤ 1.6 nF
Klasifikácia SIL:	up to SIL3 *)
Linka napäťovej ochrany pre Iimp D1:	≤ 140
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	31
Max. trvalé prevádzkové napätie (dc):	45
Menovité napätie:	36
Monitorovací systém SPD:	LifeCheck
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 112
Nominálny prúd pri 45 °C:	1.8
Pripojiteľné do:	BXT BAS / BSP BAS 4 base part
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	UL, EAC, SIL
Sériový odpor na linku:	0.43
Skúšobné normy:	IEC 61643-21 / EN 61643-21, UL 497B
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	M
Úroveň ochrany napätia line-PG pre Iimp D1:	≤ 85
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 56
Uzemnenie cez:	BXT BAS / BSP BAS 4 base part
