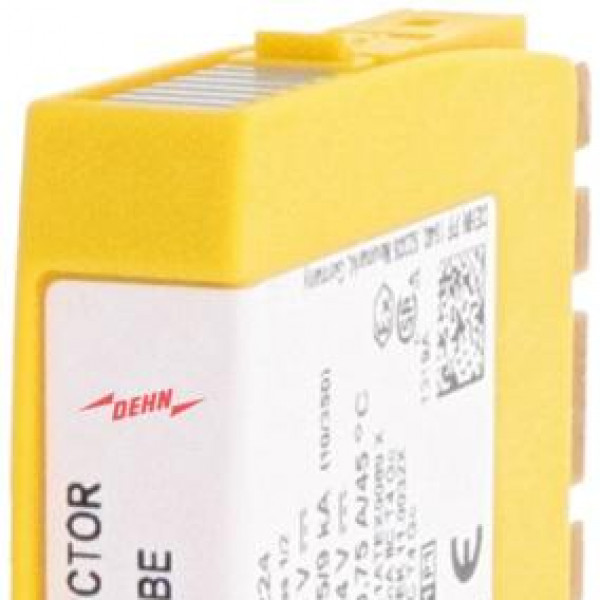

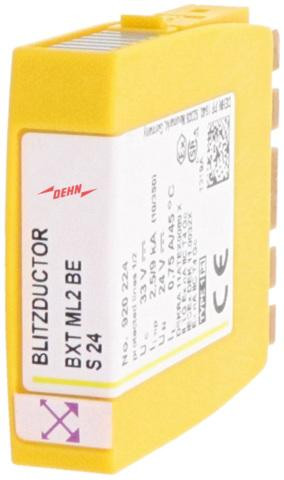

Kombinovaný zvodič prepätia - modul BLITZDUCTOR XT

pre 2 samostatné vodiče, systém LifeCheck

123,09 € s DPH

Na objednávku

Kód:	920224
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	9
Farba:	yellow
Hraničná frekvenčná čiara-PG:	6.8
Kapacitná linka:	≤ 0.5 nF
Kapacitná linka-PG:	≤ 1.0 nF
Klasifikácia SIL:	up to SIL3 *)
Linka napäťovej ochrany pre Iimp D1:	≤ 102
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	23.3
Max. trvalé prevádzkové napätie (dc):	33
Menovité napätie:	24
Monitorovací systém SPD:	LifeCheck
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 90
Nominálny prúd pri 45 °C:	0.75
Pripojiteľné do:	BXT BAS / BSP BAS 4 base part
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
Schválenia ATEX:	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Schválenia CSA a USA Hazloc (1):	2516389: Class I Div. 2 GP A, B, C, D T4
Schválenia CSA a USA Hazloc (2):	2516389: Class I Zone 2, AEx nA IIC T4
Schválenia IECEx:	DEK 11.0032X: Ex nA IIC T4 Gc
Sériový odpor na linku:	1.8
Skúšobné normy:	IEC 61643-21 / EN 61643-21, UL 497B
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	M
Úroveň ochrany napätia line-PG pre Iimp D1:	≤ 66
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 45
Uzemnenie cez:	BXT BAS / BSP BAS 4 base part
