Ochrana pred bleskom a s ním súvisiacim nebezpečenstvom požiaru

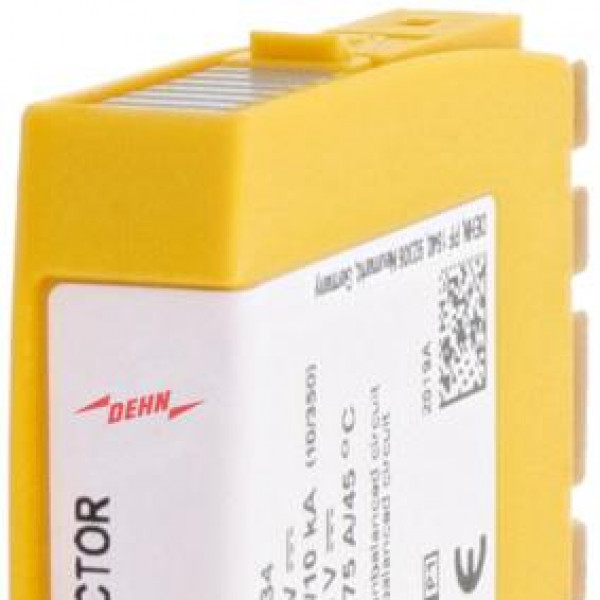

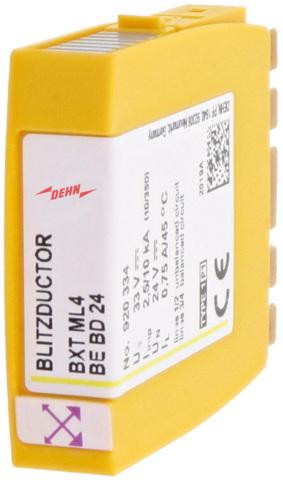

Kombinovaný zvodič prepätia - modul BLITZDUCTOR XT

pre 2 samostatné vodiče, systém LifeCheck

180,12 € s DPH
Na objednávku
Kód: 920334
C2 Celkový menovitý vybíjací prúd (8/20 µs): 20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie: 10
Čiara medznej frekvencie 1,2: 6.8
Čiara medznej frekvencie 3,4: 7.8
D1 Bleskový impulzný prúd (10/350 µs) na vedenie: 2.5
D1 Celkový bleskový impulzný prúd (10/350 µs): 10
Farba: yellow
Kapacitné vedenie 1,2-PG / vedenie 3-riadok 4: ≤ 1.0 nF
Kapacitné vedenie 3,4-PG: ≤ 16 pF
Kapacitný riadok 1-riadok 2: ≤ 0.5 pF
Materiál krytu: polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC): 23.3
Max. trvalé prevádzkové napätie (dc): 33
Menovité napätie: 24
Monitorovací systém SPD: LifeCheck
Napäťová ochranná úroveň vedenia 1,2-PG pri 1 kV/µs C3: ≤ 45
Napäťová ochranná úroveň vedenia 1,2-PG pri Iimp D1: ≤ 66
Napäťová ochranná úroveň vedenia 3,4-PG pri 1 kV/µs C3: ≤ 550
Napäťová ochranná úroveň vedenia 3,4-PG pri Iimp D1: < 550
Nominálny prúd pri 45 °C: 0.75
Pripojiteľné do: BXT BAS / BSP BAS 4 base part
Rozsah prevádzkových teplôt: -40 °C ... +80 °C
Schválenia: EAC
Sériová odporová linka 1, 2: 1.8
Sériová odporová linka 3,4: 1.0
Skúšobné normy: IEC 61643-21 / EN 61643-21, UL 497B
Stupeň ochrany (so zapojeným ochranným modulom): IP 20
triedy SPD: M
Úroveň ochrany napätia, vedenie 1, vedenie 2 na Iimp D1: ≤ 102
Úroveň ochrany napätia, vedenie 1, vedenie 2 pri 1 kV/µs C3: ≤ 90
Úroveň ochrany napätia, vedenie 3, vedenie 4 na Iimp D1: ≤ 52
Úroveň ochrany napätia, vedenie 3, vedenie 4 pri 1 kV/µs C3: ≤ 45
Uzemnenie cez: BXT BAS / BSP BAS 4 base part
