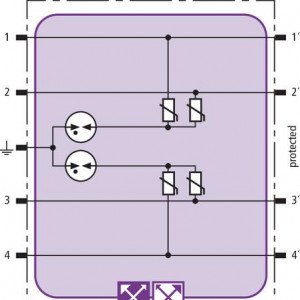

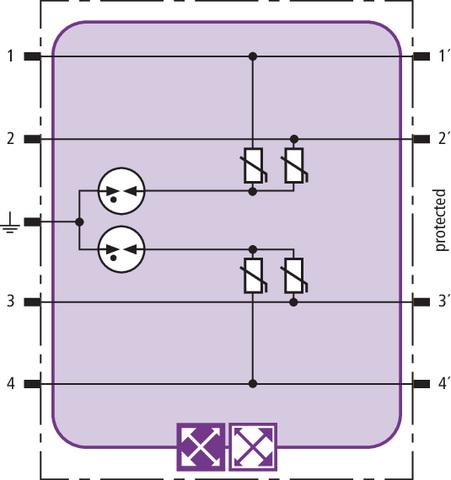

zapojenie "Y"
Kód: | 920388 |
---|---|
C2 Celkový menovitý vybíjací prúd (8/20 µs): | 10 |
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie: | 2.5 |
Farba: | yellow |
Kapacitná linka: | ≤ 1.5 nF |
Kapacitná linka-PG: | ≤ 16 pF |
Klasifikácia SIL: | up to SIL3 *) |
Linka medznej frekvencie: | 4.5 |
Materiál krytu: | polyamide PA 6.6 |
Max. trvalé prevádzkové napätie (AC) line-line: | 120 |
Max. trvalé prevádzkové napätie (AC) line-PG: | 60 |
Max. trvalé prevádzkové napätie (dc) line-line: | 170 |
Max. trvalé prevádzkové napätie (dc) line-PG: | 85 |
Menovité napätie: | 110 |
Monitorovací systém SPD: | LifeCheck |
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3: | ≤ 300 |
Nominálny prúd pri 80 °C: | 3.0 |
Pripojiteľné do: | BXT BAS / BSP BAS 4 base part |
Rozsah prevádzkových teplôt: | -40 °C ... +80 °C |
Schválenia: | EAC, SIL |
Skúšobné normy: | IEC 61643-21 / EN 61643-21 |
Stupeň ochrany (so zapojeným ochranným modulom): | IP 20 |
triedy SPD: | U |
Úroveň ochrany napätia line-PG pri 1 kV/µs C3: | ≤ 700 |
Uzemnenie cez: | BXT BAS / BSP BAS 4 base part |
