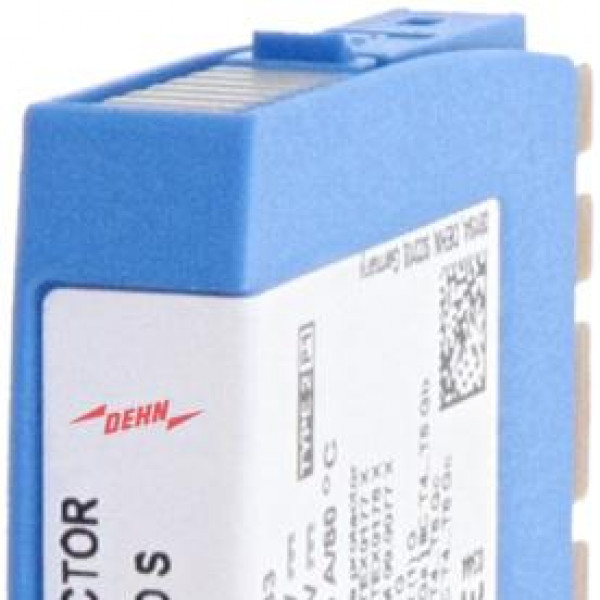

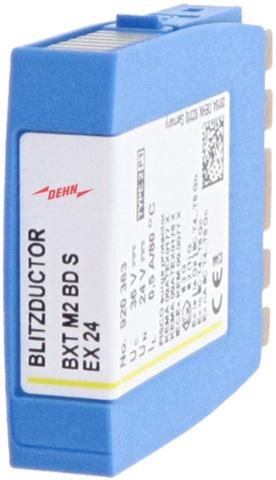

Zvodič prepätia - modul BLITZDUCTOR XT Ex (i)

pre 1 pár vedení

Cena na vyžiadanie

Na objednávku

Kód:	920383
C2 Celkový menovitý vybíjací prúd (8/20 µs):	10
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	5
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	1
D1 Celkový bleskový impulzný prúd (10/350 µs):	4
Farba:	blue
Kapacitná linka:	≤ 0.8 nF
Kapacitná linka-PG:	≤ 16 pF
Linka medznej frekvencie:	7.7
Linka napäťovej ochrany pre Iimp D1:	≤ 55
Materiál krytu:	polyamide PA 6.6
Max. trvalé prevádzkové napätie (AC):	25.4
Max. trvalé prevádzkové napätie (dc):	36
Max. vstupné napätie podľa podľa EN 60079-11:	30
Max. vstupný prúd podľa podľa EN 60079-11:	0.5
Menovité napätie:	24
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 50
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia *):	ATEX, IECEx, CSA & USA Hazloc, SIL
Schválenia ATEX (1):	KEMA 09ATEX0178 X: II 2 (1) G Ex ia IIC T4 ... T6 Gb
Schválenia ATEX (2):	KEMA 09ATEX0177 X: II 3 G Ex nA II T4 ... T6 Gc
Schválenia CSA a USA Hazloc (1):	2392869: Class I Div. 1; Class I Zone 1
Schválenia CSA a USA Hazloc (2):	2392869: Ex ia IIC T4 ... T6
Schválenia IECEx (1):	KEM 09.0077X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Schválenia IECEx (2):	KEM 09.0077X: Ex nA IIC T4 ... T6 Gc
Sériový odpor na linku:	1.0
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany (so zapojeným ochranným modulom):	IP 20
triedy SPD:	T
Úroveň ochrany napätia line-PG pre Iimp D1:	≤ 1300
Úroveň ochrany napätia line-PG pre In C2:	≤ 1400
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 1100
Uzemnenie cez:	base part
Vedenie úrovne ochrany napätia pre In C2:	≤ 58
Zapája sa do:	base part

Zvodič prepätia - modul BLITZDUCTOR XT Ex (i)
