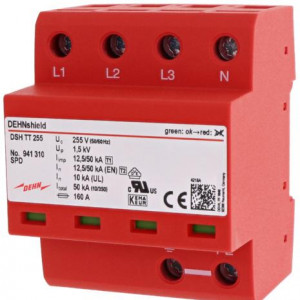

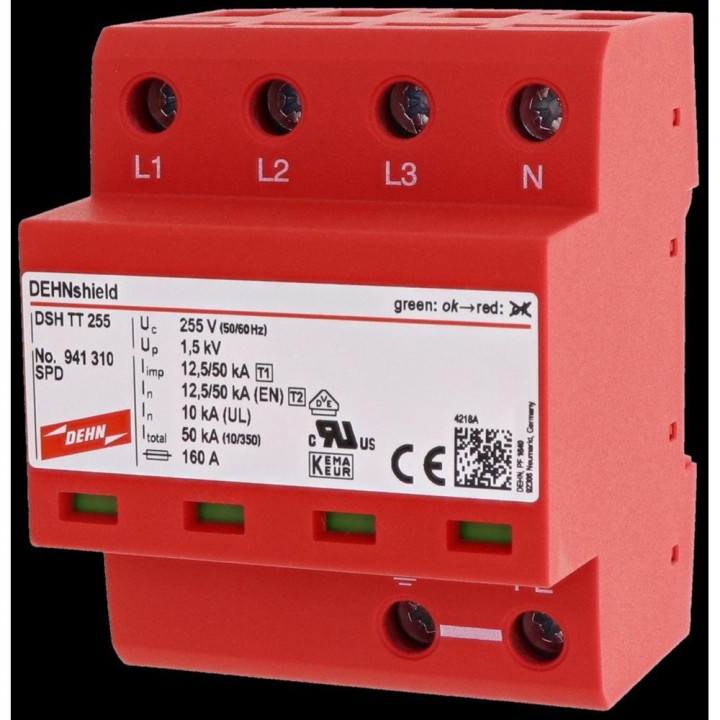

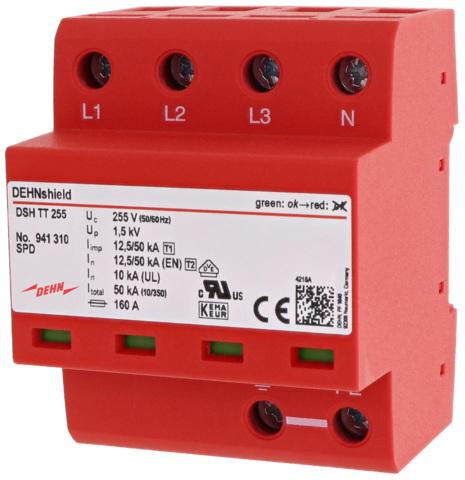

Aplikačne optimalizovaný kombinovaný zvodič DEHNshield

typ 1+2 pre trojfázové siete TT a TN-S

545,19 € s DPH

Na objednávku

Kód:	941310
Bleskový impulzný prúd (10/350 µs) [L1+L2+L3+N-PE]:	50
Bleskový impulzný prúd (10/350 µs) [LN]/[N-PE]:	12.5 / 50
Doba odozvy:	≤ 100
Dočasné prepätie (TOV) [LN] (UT) – Charakteristika:	440 V / 120 min. – withstand
Dočasné prepätie (TOV) [N-PE] (UT) – Charakteristika:	1200 V / 200 ms – withstand
Dodržujte obmedzenie prúdu / selektivitu:	no tripping of a 32 A gG fuse up to 25 kArms (prosp.)
Energetická koordinácia s koncovým zariadením (≤ 10 m):	type 1 + type 2 + type 3
Indikácia prevádzkového stavu / poruchy:	green / red
Kapacita:	4
Materiál krytu:	thermoplastic, red, UL 94 V-0
Max. nadprúdová ochrana na strane siete:	160
Max. trvalé prevádzkové napätie (AC):	255 V (50 / 60 Hz)
Menovité napätie (AC):	230 / 400 V (50 / 60 Hz)
Miesto inštalácie:	indoor installation
Nominálny vybíjací prúd (8/20 µs) [LN]/[N-PE]:	12.5 / 50
Plocha prierezu (L1, L2, L3, N, PE, 9):	35 mm2 stranded / 25 mm2 flexible
Plocha prierezu (L1, L2, L3, N, PE, 9):	1.5 mm2 solid / flexible
Počet portov:	1
Postupujte podľa aktuálnej hasiacej schopnosti [LN]/[N-PE]:	25 kArms / 100 Arms
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Rozšírené technické údaje::	---------------------------------
Schválenia:	KEMA, VDE, UL
SPD podľa EN 61643-11 / IEC 61643-11:	type 1 + type 2 / class I + class II
Špecifická energia [L1+L2+L3+N-PE]:	625.00
Špecifická energia [LN]/[N-PE]:	39.06 / 625.00
Stupeň ochrany:	IP 20
Úroveň ochrany napätia [L-PE]:	2.0
Úroveň ochrany napätia [LN]/[N-PE]:	≤ 1.5 / ≤ 1.5
