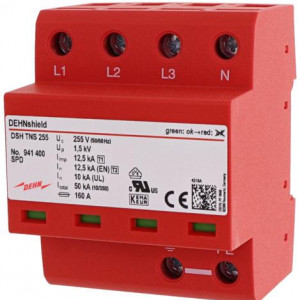

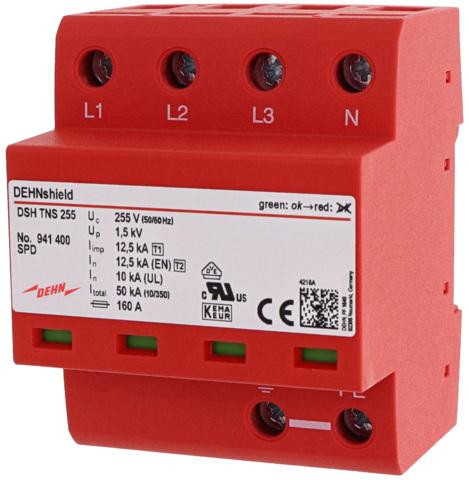

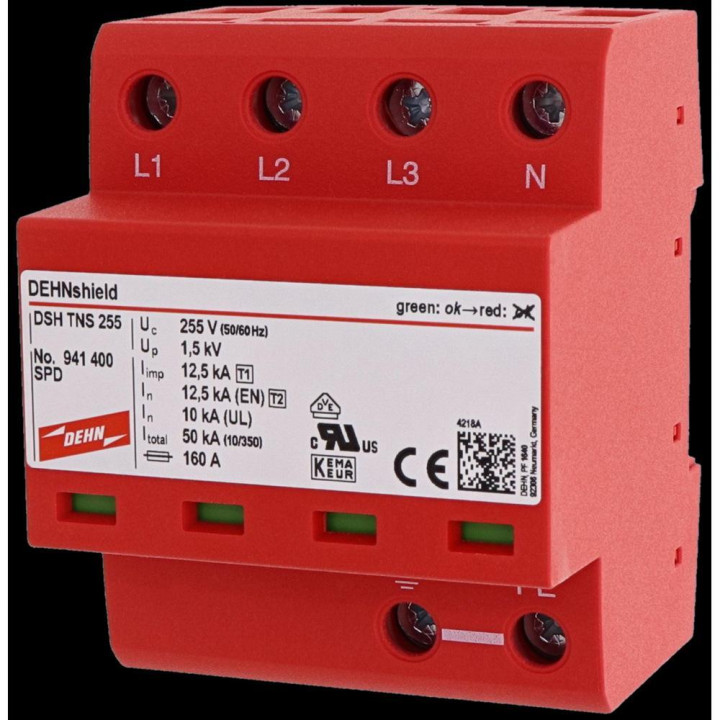

typ 1+2 pre trojfázové siete TN-S
Kód: | 941400 |
---|---|
Bleskový impulzný prúd (10/350 µs) [L, N-PE]: | 12.5 |
Bleskový impulzný prúd (10/350 µs) [L1+L2+L3+N-PE]: | 50 |
Doba odozvy: | ≤ 100 |
Dočasné prepätie (TOV) [LN] (UT) – Charakteristika: | 440 V / 120 min. – withstand |
Dodržujte obmedzenie prúdu / selektivitu: | no tripping of a 32 A gG fuse up to 25 kArms (prosp.) |
Energetická koordinácia s koncovým zariadením (≤ 10 m): | type 1 + type 2 + type 3 |
Indikácia prevádzkového stavu / poruchy: | green / red |
Kapacita: | 4 |
Materiál krytu: | thermoplastic, red, UL 94 V-0 |
Max. nadprúdová ochrana na strane siete: | 160 |
Max. trvalé prevádzkové napätie (AC): | 255 V (50 / 60 Hz) |
Menovité napätie (AC): | 230 / 400 V (50 / 60 Hz) |
Miesto inštalácie: | indoor installation |
Nominálny vybíjací prúd (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE]: | 12.5 / 50 |
Plocha prierezu (L1, L2, L3, N, PE, 9): | 35 mm2 stranded / 25 mm2 flexible |
Plocha prierezu (L1, L2, L3, N, PE, 9): | 1.5 mm2 solid / flexible |
Počet portov: | 1 |
Postupujte podľa aktuálnej hasiacej schopnosti (ac): | 25 |
Pre montáž na: | 35 mm DIN rails acc. to EN 60715 |
Rozsah prevádzkových teplôt: | -40 °C ... +80 °C |
Schválenia: | KEMA, VDE, UL |
SPD podľa EN 61643-11 / IEC 61643-11: | type 1 + type 2 / class I + class II |
Špecifická energia [L,N-PE]: | 39.06 |
Špecifická energia [L1+L2+L3+N-PE]: | 625.00 |
Stupeň ochrany: | IP 20 |
Úroveň ochrany napätia [L-PE]/[N-PE]: | ≤ 1.5 / ≤ 1.5 |
