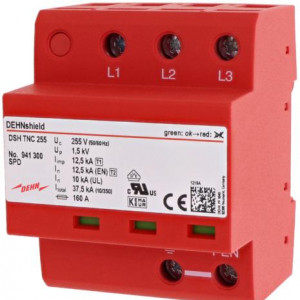

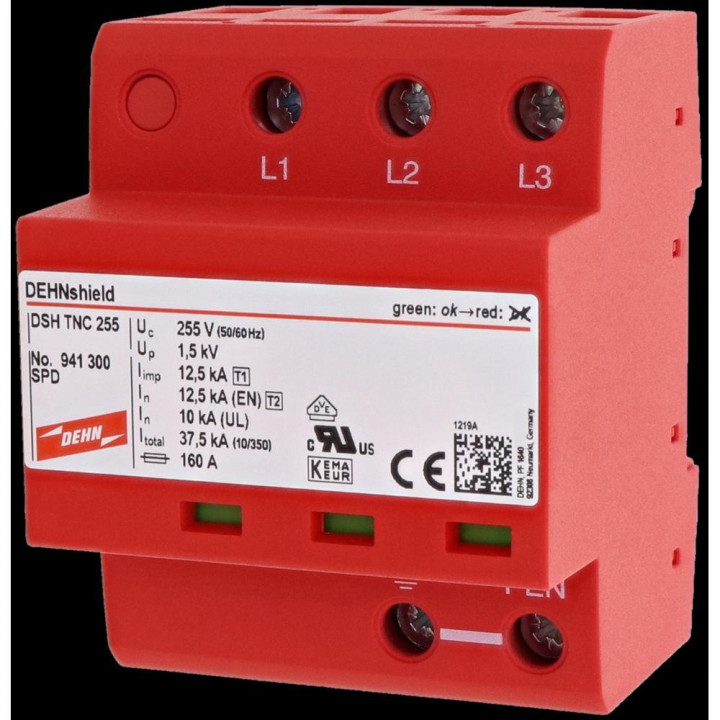

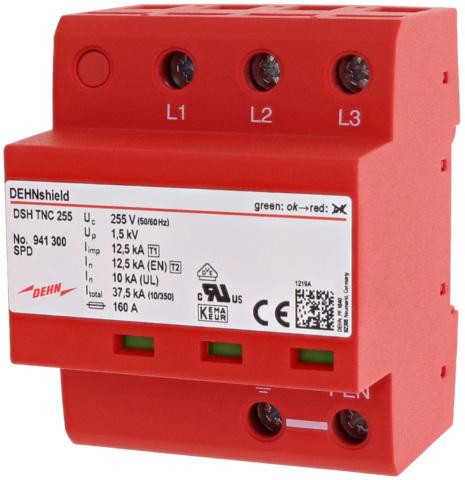

Aplikačne optimalizovaný kombinovaný zvodič DEHNshield
DEHNshield Viacpólový kombinovaný zvodič s optimalizovaným použitím, ktorý zabezpečuje ochranu koncových zariadení v súlade s požiadavkami na schopnosť zvádzať bleskové prúdy a zároveň zaisťuje ekvipotenciálne pospojovanie proti blesku. Kombinovaný zvod
Na sklade
1 ks
| Kód: | 941300 |
|---|---|
| Bleskový impulzný prúd (10/350 µs) [L-PEN]: | 12.5 |
| Bleskový impulzný prúd (10/350 µs) [L1+L2+L3-PEN]: | 37.5 |
| Doba odozvy: | ≤ 100 |
| Dočasné prepätie (TOV) [LN] (UT) – Charakteristika: | 440 V / 120 min. – withstand |
| Dodržujte obmedzenie prúdu / selektivitu: | no tripping of a 32 A gG fuse up to 25 kArms (prosp.) |
| Energetická koordinácia s koncovým zariadením (≤ 10 m): | type 1 + type 2 + type 3 |
| Indikácia prevádzkového stavu / poruchy: | green / red |
| Kapacita: | 4 |
| Materiál krytu: | thermoplastic, red, UL 94 V-0 |
| Max. nadprúdová ochrana na strane siete: | 160 |
| Max. trvalé prevádzkové napätie (AC): | 255 V (50 / 60 Hz) |
| Menovité napätie (AC): | 230 / 400 V (50 / 60 Hz) |
| Miesto inštalácie: | indoor installation |
| Nominálny vybíjací prúd (8/20 µs) [L-PEN]/[L1+L2+L3-PEN]: | 12.5 / 37.5 |
| Plocha prierezu (L1, L2, L3, PEN): | 35 mm2 stranded / 25 mm2 flexible |
| Počet portov: | 1 |
| Postupujte podľa aktuálnej hasiacej schopnosti (ac): | 25 |
| Pre montáž na: | 35 mm DIN rails acc. to EN 60715 |
| Rozsah prevádzkových teplôt: | -40 °C ... +80 °C |
| Schválenia: | KEMA, VDE, UL |
| SPD podľa EN 61643-11 / IEC 61643-11: | type 1 + type 2 / class I + class II |
| Špecifická energia [L-PEN]: | 39.06 |
| Špecifická energia [L1+L2+L3-PEN]: | 352.00 |
| Stupeň ochrany: | IP 20 |
| Úroveň ochrany napätia: | ≤ 1.5 |
Dokumenty na stiahnutie
- 5953909_5953945.pdf 191,82 KB
- 10100796_28044289.pdf 34,03 KB
- 10100796_28044290.pdf 109,63 KB
- 10100796_10100832.pdf 188,27 KB
- 3005831.pdf 691,35 KB
