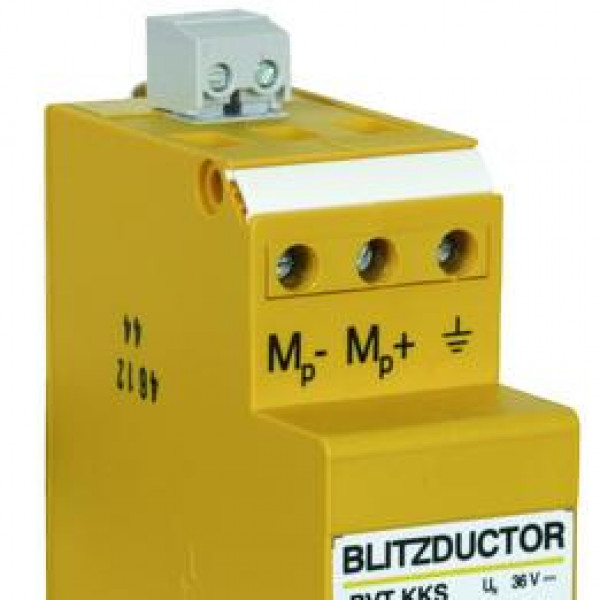

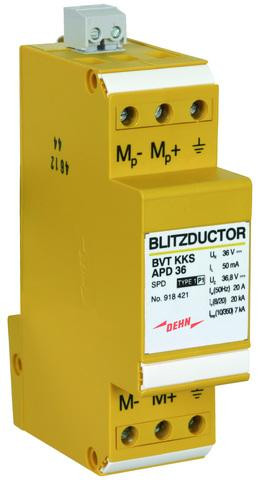

Kombinovaný zvodič prepätia BLITZDUCTOR VT

Energeticky skoordinovaný kombinovaný zvodič na ochranu obvodov merania napätia (farba žltá). Zásuvný kontakt diaľkovej signalizácie (rozopínací) pre ukazovateľ preťaženia (tepelná ochrana dráhy zvodiča). Odporúčaná inštalácia do plechovej skrine. Vďaka k

181,22 € s DPH

Na objednávku

Kód:	918421
C2 Celkový menovitý vybíjací prúd (8/20 µs):	40
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	20
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	3.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	7
Farba:	yellow
Kapacitná linka:	≤ 1 nF
Kapacitná linka-PG:	≤ 10 pF
Linka medznej frekvencie:	4 dB at 1 MHz (100 ohms)
Materiál krytu:	thermplastic, UL 94 V-0
Max. trvalé prevádzkové napätie (dc):	36.8
Menovité napätie:	36
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 48
Nominálny prúd:	0.05
Plocha prierezu pre terminály diaľkovej signalizácie:	max. 1.5 mm2
Plocha prierezu, plná:	0.5 mm-6 mm2
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Prierezová plocha, flexibilná:	0.5 mm-4 mm2
Pripojenie (vstup/výstup):	screw / screw
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	EAC
Sériový odpor na linku:	55 ohms
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Spínacia kapacita (ac):	250 V / 0.5 A
Spínacia kapacita (dc):	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Stupeň ochrany:	IP 20
triedy SPD:	M
Typ kontaktu diaľkovej signalizácie:	break contact
Úroveň ochrany napätia line-PG pre In C2:	≤ 800
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 600
Uzemnenie cez:	screw terminal
Vedenie napäťovej ochrany pre In C2:	≤ 65
