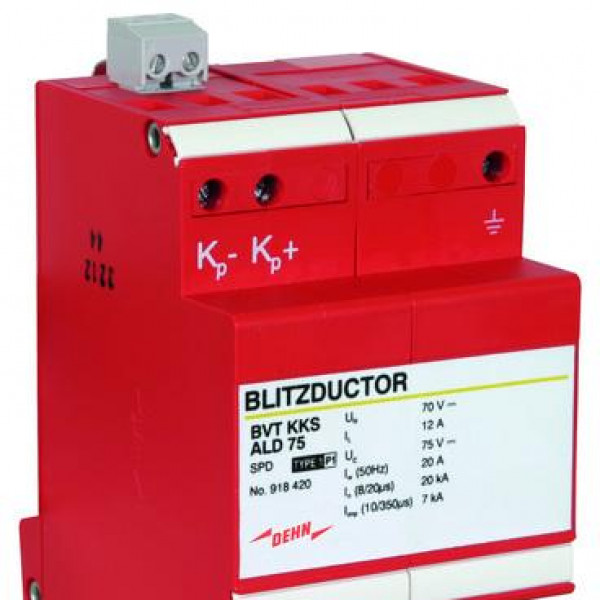

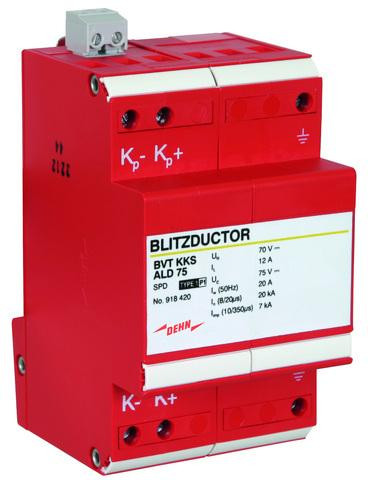

Kombinovaný zvodič prepätia BLITZDUCTOR VT

Energeticky skoordinovaný kombinovaný zvodič na ochranu usmerňovačov v ochranných prúdových obvodoch (farba červená). Zásuvný kontakt diaľkovej signalizácie (rozopínací) pre ukazovateľ preťaženia (tepelná ochrana varistora). Odporúčaná inštalácia do plech

228,06 € s DPH

Na objednávku

Kód:	918420
C2 Celkový menovitý vybíjací prúd (8/20 µs):	40
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	20
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	3.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	7
Farba:	red
Kapacitná linka:	≤ 2 nF
Kapacitná linka-PG:	≤ 2 nF
Linka medznej frekvencie:	1
Materiál krytu:	thermoplastic, UL 94 V-0
Max. trvalé prevádzkové napätie (dc):	75
Menovité napätie:	70
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 350
Nominálny prúd:	12
Plocha prierezu pre terminály diaľkovej signalizácie:	max 1.5 mm2
Plocha prierezu, plná:	0.5-6 mm2
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Prierezová plocha, flexibilná:	0.5-4 mm2
Pripojenie (vstup/výstup):	screw / screw
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	EAC
Sériový odpor na linku:	5 µH
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Spínacia kapacita (ac):	250 V / 0.5 A
Spínacia kapacita (dc):	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Stupeň ochrany:	IP 20
triedy SPD:	M
Typ kontaktu diaľkovej signalizácie:	break contact
Úroveň ochrany napätia line-PG pre In C2:	≤ 400
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 350
Uzemnenie cez:	screw terminal
Vedenie napäťovej ochrany pre In C2:	≤ 400
