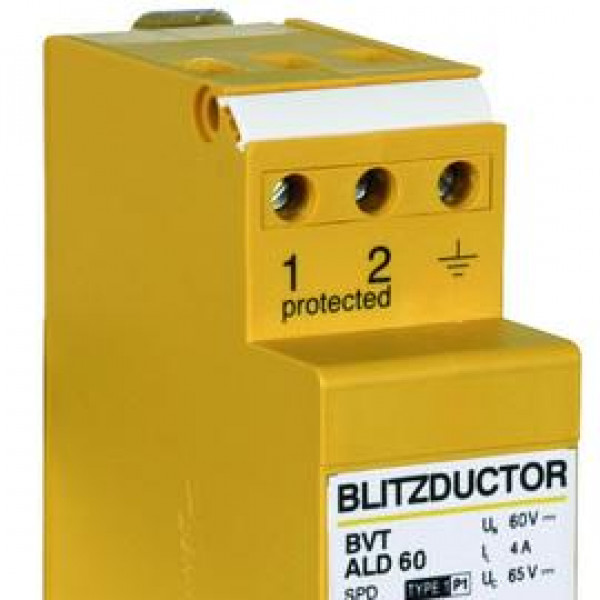

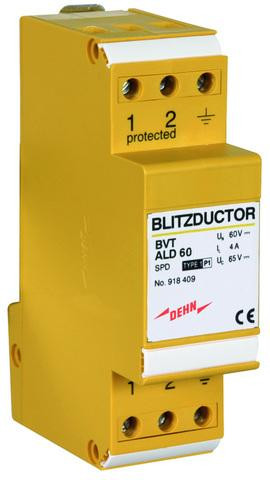

Kombinovaný zvodič prepätia BLITZDUCTOR VT

Energeticky skoordinovaný kombinovaný zvodič chráni neuzemnené jednosmerné napájanie. Inštalácia na lištu TS 35.

130,87 € s DPH

Na objednávku

Kód:	918409
C2 Celkový menovitý vybíjací prúd (8/20 µs):	20
C2 Nominálny vybíjací prúd (8/20 µs) na vedenie:	10
D1 Bleskový impulzný prúd (10/350 µs) na vedenie:	2.5
D1 Celkový bleskový impulzný prúd (10/350 µs):	5
Farba:	yellow
Kapacitná linka:	≤ 1.0 nF
Kapacitná linka-PG:	≤ 100 pF
Materiál krytu:	thermoplastic, UL 94 V-0
Max. trvalé prevádzkové napätie (dc):	65
Menovité napätie (dc):	60
Napäťová ochranná úroveň vedenia pri 1 kV/µs C3:	≤ 90
Nominálny prúd pri 45 °C:	7
Nominálny prúd pri 80 °C:	4
Plocha prierezu, plná:	0.5-6.0 mm2
Pre montáž na:	35 mm DIN rails acc. to EN 60715
Prierezová plocha, flexibilná:	0.5-4.0 mm2
Pripojenie (vstup/výstup):	screw / screw
Rozsah prevádzkových teplôt:	-40 °C ... +80 °C
Schválenia:	UL, EAC
Sériový odpor na linku:	22 µH
Skúšobné normy:	IEC 61643-21 / EN 61643-21
Stupeň ochrany:	IP 20
triedy SPD:	M
Úroveň ochrany napätia line-PG pre In C2:	≤ 1000
Úroveň ochrany napätia line-PG pri 1 kV/µs C3:	≤ 650
Uťahovací moment (svorky):	0.8
Uzemnenie cez:	screw terminal
Vedenie napäťovej ochrany pre In C2:	≤ 120
Záložná poistka ak:	UN ≥ 45 V and IL ≥ 1 A
